Paano gumamit ng isang kahon ng pamamahagi ng hibla ng hibla?

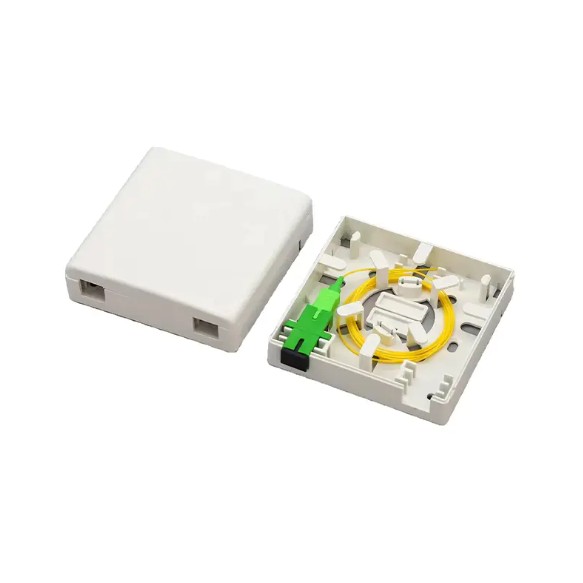

Ang isang Fiber Optic Distribution Box (FDB) ay isang mahalagang aparato sa mga network ng komunikasyon ng fiber optic. Nagbibigay ito ng isang ligtas, sentralisadong punto ng pamamahala para sa mga optical cable na pumapasok sa mga gusali o mga terminal ng gumagamit. Kung para sa mga malalaking proyekto sa pang-industriya, mga sentro ng data, o mga solusyon sa hibla-sa-bahay (FTTH), ang wastong paggamit ng FDB ay mahalaga para sa pagtiyak ng matatag na optical signal transmission at pagpapabuti ng kahusayan sa pagpapanatili ng network.

Mga pangunahing pag -andar at istraktura ng isang kahon ng pamamahagi ng optika ng hibla

Ang pangunahing pag -andar ng a Fiber optic patch panel ay upang ma -secure, protektahan, mag -splice, wakasan, at ipamahagi ang mga optical cable. Karaniwan itong binubuo ng isang kahon ng pabahay, isang panloob na panel ng connector ng hibla ng hibla, isang splice tray, isang aparato ng imbakan ng hibla, at mga fixtures ng cable. Ang pag -unawa sa mga sangkap na ito ay mapadali ang mas mahusay na operasyon at pagpapanatili:

• Pagpasok at kabit ng cable: Pinoprotektahan ang mga optical cable mula sa pinsala sa makina kapag pumapasok sa kahon ng pamamahagi at sinisiguro ang mga ito upang maiwasan ang paggalaw.


• Hibla ng hibla at imbakan: Nagbibigay ng isang malinis at ligtas na lugar para sa paghahati ng hibla. Ang mga spliced ​​fibers ay pagkatapos ay naka -coiled at nakaimbak sa splice tray upang maprotektahan ang mga konektor ng hibla.


• Fiber optic patching at koneksyon: Ikonekta ang mga spliced ​​fiber cores sa mga patch cords gamit ang mga adaptor (tulad ng mga cable ng SC at LC) upang maitaguyod ang mga koneksyon sa mga panlabas na kagamitan sa optic fiber (tulad ng mga hibla ng optic switch at transceiver). Ito ang ibig sabihin ng "patch".


Mga hakbang para sa tama na paggamit ng isang kahon ng fiber optic patch

1. Pag -install at Pag -aayos

Ang kahon ng hibla ng optic patch ay dapat na mai -install sa isang tuyo, malinis, at madaling ma -access na lokasyon, tulad ng isang silid ng komunikasyon, silid ng kagamitan, o pader ng koridor.

• Pagpili ng Site: Tiyakin na ang nakapaligid na temperatura at kahalumigmigan ay nakakatugon sa mga kinakailangan ng kagamitan, at payagan ang sapat na puwang para sa operasyon at pagpapalawak sa hinaharap.


• Pag -secure: I -secure ang patch box sa dingding o rack gamit ang mga fastener tulad ng pagpapalawak ng mga tornilyo. Panatilihing tuwid ang kahon.



2. Pagpasok ng Cable at Pag -aayos

• Paghahati: Hugis ang hibla ng optic cable kung kinakailangan, nag -iiwan ng isang naaangkop na haba para sa pagpasok sa lugar ng paghahati.


• Secure: Gumamit ng mga clamp ng cable o kurbatang cable upang ma -secure ang fiber optic cable's reinforcement core at panlabas na dyaket sa loob ng enclosure upang mapaglabanan ang pag -igting at protektahan ang optical fiber mula sa stress.



3. Fiber splicing at coiling

• Paghahanda ng Fiber Core: Ihanda ang hubad na hibla ng hibla ng optical cable at ang hubad na hibla ng pigtail. Ang isang dulo ng pigtail ay naglalaman ng hubad na hibla para sa paghahati; Ang iba pang dulo ay naglalaman ng isang konektor para sa pag -plug sa panel.


• Paghahati: Gumamit ng isang hibla ng fusion splicer upang maisagawa ang tumpak na paghahati upang mabawasan ang mga pagkalugi ng splice.


• Pag -iimbak at pagprotekta: Protektahan ang spliced ​​splice na may heat shrink tubing at maayos na coil ito sa isang splice tray. Ang bend radius ng hibla sa panahon ng coiling ay hindi dapat mas mababa sa minimum na tinukoy ng tagagawa ng hibla, karaniwang hindi bababa sa 40mm, upang maiwasan ang pagtaas ng mga pagkalugi ng hibla.



4. Mga kable at pagkonekta

• Paghahati: Ipasok ang konektor (tulad ng isang konektor ng SC) sa fusion-spliced ​​fiber pigtail sa adapter sa fiber optic patch panel.


• Koneksyon ng Patch Cord: Gumamit ng hibla ng optic patch cords upang ikonekta ang adapter sa panel sa mga panlabas na kagamitan sa komunikasyon. Tiyakin na ang modelo ng patch cord ay tumutugma sa uri ng adapter.



Mga tip sa pamamahala para sa pag -optimize ng paggamit ng hibla ng optic patch panel

Mahusay Fiber optic patch panel Ang pamamahala ay maaaring makabuluhang bawasan ang mga rate ng pagkabigo sa network at mga gastos sa pagpapanatili.

• Malinaw na label: Malinaw na lagyan ng label ang bawat hibla, port, at patch cord, na nagpapahiwatig ng pagsisimula at pagtatapos ng punto nito, pati na rin ang layunin nito (tulad ng "uplink" o "pag -access ng gumagamit").


• Pamamahala ng cable: Gumamit ng mga kurbatang cable o cable clip upang maayos na i-bundle ang mga hibla ng optic patch cords at naka-imbak na mga hibla sa loob ng enclosure upang maiwasan ang pag-link at pag-tanging, at upang matiyak ang makinis na daloy ng hangin.


• Regular na inspeksyon: Regular na suriin ang interior ng patch panel upang matiyak na libre ito ng alikabok at kahalumigmigan, at ang lahat ng mga koneksyon ay ligtas at maaasahan. Gumamit ng isang optical power meter upang suriin ang lakas ng optical signal kung kinakailangan.



Ang mga panel ng fiber optic patch ay nagsisilbing isang tulay na nagkokonekta sa mga optical cable line at kagamitan sa terminal. Ang kalidad ng kanilang paggamit at pamamahala ay direktang tumutukoy sa pagganap ng buong network ng komunikasyon ng fiber optic. Sa pamamagitan ng pamantayan sa mga proseso ng pag-install at pino na pamamahala, ang pagiging maaasahan at kahusayan ng paghahatid ng hibla ng optic network ay maaaring ma-maximize, na nagbibigay ng mga gumagamit ng isang matatag at mataas na bilis ng karanasan sa paghahatid ng data.
