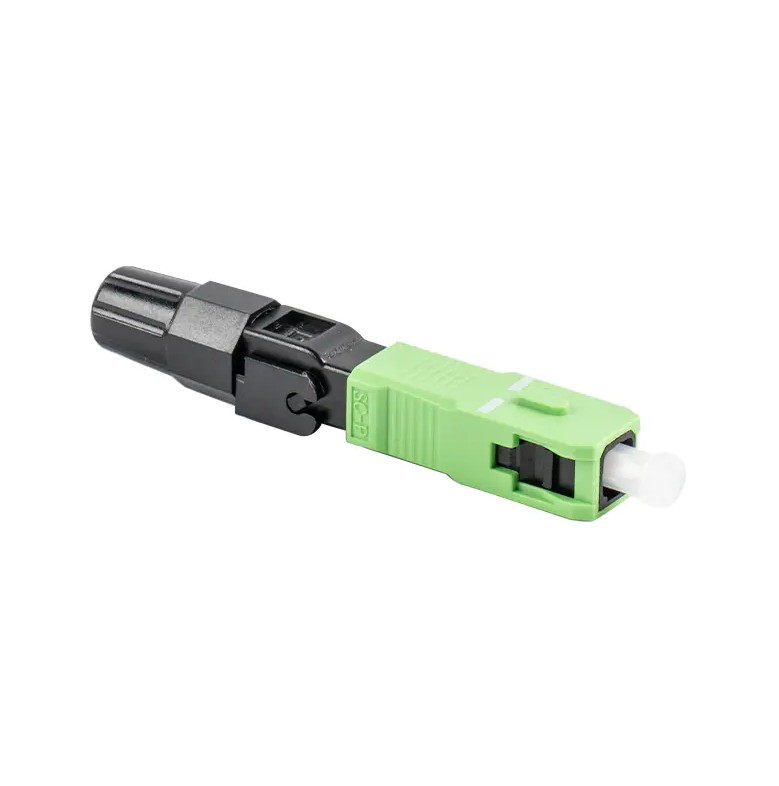

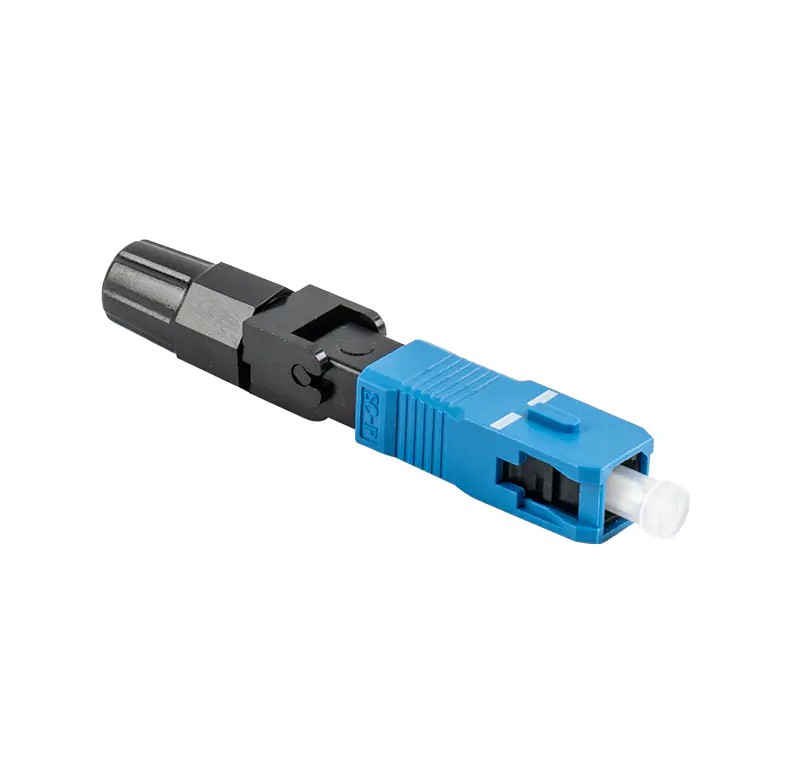

Ang SC Series Fiber Optic Quick Connector ay isang fiber optic connector na mekanikal na nakamit ang mabilis na mga koneksyon ng hibla at dinisenyo para sa patlang na paghahati ng mga cable ng fiber optic. Karaniwan itong nagtatampok ng isang pre-polished collet at isang mekanikal na mekanismo ng paghahati, na nagpapahintulot sa mabilis at maaasahang paghahati ng hibla.
Binuo ng NTT Corporation ng Japan, ang konektor ng SC ay isang hugis-parihaba na shell fiber optic connector na ginamit para sa mga naaalis na koneksyon sa pagitan ng mga hibla. Ang pangunahing istraktura nito ay binubuo ng isang ferrule at pagkabit ng manggas, ang mga sukat na kung saan ay pareho sa mga konektor ng FC, ngunit ang mekanismo ng pangkabit ay gumagamit ng isang mekanismo ng plug-and-latch, na tinatanggal ang pangangailangan para sa pag-ikot.
Ang SC connector's shell is typically made of engineering plastic, with a ceramic zirconium oxide ferrule inside to ensure long-term stability. This connector's design allows for easy operation and compatibility with a variety of fiber types, including single-mode and multimode.
Ang Importance of Fiber Optic Connectors in Modern Communication Networks
Ang mga konektor ng optic na hibla ay isang mahalagang sangkap ng mga modernong network ng komunikasyon. Ikinonekta, ligtas, at pinoprotektahan ang mga optical fibers sa mga sistema ng komunikasyon ng fiber optic, na inilalagay ang pundasyon para sa high-speed, high-capacity, at matagal na paghahatid ng data. Sa mabilis na pag -unlad ng teknolohiya ng impormasyon, ang saklaw ng aplikasyon ng mga konektor ng hibla ng optiko ay patuloy na lumalawak, at ang kanilang kahalagahan ay lumalaki.
1. Ang pangunahing papel ng pagkonekta at pag -secure ng mga optika ng hibla
Ang primary function of fiber optic connectors is to reliably connect two or more optical fibers, enabling optical signals to be transmitted between different devices or line segments. In fiber optic communication systems, fiber optic connectors not only connect but also secure the fibers, preventing breakage or misalignment. Through sophisticated mechanical structures and optical alignment mechanisms, fiber optic connectors ensure low loss and high stability of optical signals during transmission, thereby guaranteeing communication quality.
2. Pagsuporta sa High-Speed Data Transmission Demand
Sa pagbuo ng mga umuusbong na teknolohiya tulad ng 5G, Internet of Things (IoT), cloud computing, at artipisyal na katalinuhan, ang demand para sa mga rate ng paghahatid ng data at bandwidth ay tumataas. Bilang isang pangunahing sangkap ng mga sistema ng komunikasyon ng fiber optic, ang mga konektor ng optic na hibla ay dapat magkaroon ng mataas na bandwidth, mababang latency, at mataas na pagiging maaasahan. Halimbawa, ang serye ng SC series na optic mabilis na konektor ay gumagamit ng mekanikal na pagsabog ng fusion, tinanggal ang pangangailangan para sa init o adhesives upang makamit ang mabilis at maaasahang mga koneksyon sa hibla. Ang mga ito ay perpektong angkop para sa mga senaryo ng pag-access sa high-speed tulad ng ftth (hibla sa bahay).
3. Ibagay sa iba't ibang mga senaryo ng aplikasyon
Ang mga konektor ng optic na hibla ay malawakang ginagamit sa iba't ibang mga kapaligiran sa network ng komunikasyon, kabilang ang ngunit hindi limitado sa:
Mga sentro ng data at mga network ng negosyo: Sa mga sentro ng data, ang mga konektor ng optic ng hibla ay ginagamit para sa paghahatid ng data ng high-speed sa pagitan ng mga server, switch, router, at iba pang mga aparato, at susi sa pagbuo ng mga arkitektura ng network ng mataas na pagganap.
Mga network ng telecommunications: Sa mga network ng carrier at mga network ng metropolitan area, ang mga konektor ng optic ng hibla ay kumokonekta sa mga optical cable, optical terminal kagamitan, at mga kagamitan sa paghahatid ng optical, na nagbibigay ng pundasyon para sa mataas na kapasidad, mga komunikasyon na may distansya.
Fiber-to-the-home (FTTH): Sa pag-access sa broadband ng bahay, ikinonekta ng mga konektor ng optic na hibla ang mga optical cable sa kagamitan sa terminal ng gumagamit, na naglalaro ng isang mahalagang papel sa pagkamit ng gigabit at kahit na 10G access.
Surveillance at Security Systems: Sa pagsubaybay sa video, pamamahala ng trapiko, pagsubaybay sa kuryente, at iba pang mga patlang, ang mga konektor ng optic na hibla ay ginagamit upang makabuo ng mga high-definition, real-time na mga network ng paghahatid ng video.
Pang-industriya Automation at Intelligent Manufacturing: Sa kontrol ng industriya, robotics, matalinong pabrika, at iba pang mga patlang, ang mga konektor ng optic optic ay ginagamit upang makabuo ng lubos na maaasahang mga network ng Ethernet at mga sistema ng control ng real-time.
4. Pagpapabuti ng pagiging maaasahan at pagpapanatili ng mga sistema ng komunikasyon
Ang design and manufacturing process of fiber optic connectors directly impacts the stability and maintainability of communication systems. High-quality fiber optic connectors offer low insertion loss, high return loss, and excellent mechanical durability, thereby reducing signal attenuation and reflection interference, improving communication quality. Furthermore, the standardized design and modular structure of fiber optic connectors facilitate installation, maintenance, and replacement, reducing the complexity and cost of network operations.
5. Pagsusulong ng patuloy na pag -unlad ng teknolohiya ng komunikasyon
Ang continuous improvement of fiber optic connector performance, such as lower insertion loss, higher return loss, smaller size, and more flexible installation methods, has driven the advancement of fiber optic communication technology. For example, the introduction of the SC series fiber optic quick connector not only simplifies the fiber splicing process, but also improves installation efficiency and reduces deployment costs, providing strong support for the popularization and application of fiber optic communication technology.
6. Pagsunod sa mga pamantayang pang -internasyonal at pagtutukoy sa industriya
To ensure the compatibility and interoperability of fiber optic connectors, a series of relevant international standards have been established, such as TIA/EIA-604-3, IEC 61754, and GB/T 17650. These standards clearly define the dimensions, performance, and testing methods of fiber optic connectors, ensuring compatibility between products from different manufacturers and promoting the healthy development of the fiber optic communication industriya.
Paghahambing ng mga konektor ng SC na may iba pang mga uri ng konektor (tulad ng LC, FC, at ST)
Ang mga konektor ng SC ay naiiba nang malaki mula sa iba pang mga uri ng konektor (tulad ng LC, FC, at ST) sa mga tuntunin ng istraktura, pagganap, at mga senaryo ng aplikasyon. Ang sumusunod ay isang detalyadong paghahambing:
1. Istraktura at hitsura
Mga konektor ng SC: Ang pabahay ay hugis-parihaba, pluggable, at nagtatampok ng isang disenyo ng snap-on. Ang mga ito ay medyo malaki, humigit -kumulang 28mm ang haba at 15mm ang lapad, at karaniwang asul o kulay abo.
Mga konektor ng LC: mas maliit kaysa sa mga konektor ng SC, ang konektor ng LC ay isang compact na rektanggulo, humigit -kumulang na 15mm ang haba at 8mm ang lapad, at karaniwang dilaw. Gamit ang isang mekanismo ng latch ng Modular Jack (RJ), ang LC Connector plugs ay katulad din sa konektor ng SC, ngunit mas compact.
Mga konektor ng FC: Round sa hitsura, na may isang sinulid na koneksyon, humigit -kumulang na 12mm ang lapad at 30mm ang haba, at karaniwang berde.
Mga konektor ng ST: Round sa hitsura, na may isang mekanismo ng pag-fasten ng screw-on at isang mekanismo ng pag-lock ng kalahating turn, angkop ang mga ito para sa mga sistema ng multimode fiber.
2. Mga Katangian sa Pagganap
Ang konektor ng SC: Nag -aalok ng mahusay na pagpapalitan at pag -uulit, na may pagkawala ng pagpasok sa loob ng 0.3dB at pagkawala ng pagbabalik na lumampas sa 40dB, na ginagawang angkop para sa madalas na pag -plug at pag -unplugging.
LC Connector: Compact, na may pagkawala ng pagpasok sa loob ng 0.25dB at pagkawala ng pagbabalik na lumampas sa 55dB. Ang operasyon ng push-pull plug-in ay nakakatipid ng puwang at angkop para sa mga kapaligiran na may mataas na density na kable.
FC Connector: Nag -aalok ng isang ligtas, may sinulid na koneksyon na may pagkawala ng pagpasok sa paligid ng 0.2dB at pagkawala ng pagbabalik na lumampas sa 50dB, na ginagawang angkop para sa mga kapaligiran na nangangailangan ng mataas na katatagan.
ST Connector: Madaling i-install ngunit madaling kapitan ng pag-alis, angkop para sa mga mababang bilis ng paghahatid ng mga kapaligiran tulad ng mga network ng campus at mga network ng lugar ng gusali.
3. Mga Eksena sa Application
SC Konektor: Malawakang ginagamit sa konstruksyon ng network ng telecom, cable tv network, at mga network ng campus campus, tulad ng FTTB at FTTH Access Networks, pagkonekta sa mga optical modem, splitters, at iba pang kagamitan.
LC Connector: Angkop para sa pagkonekta ng mga server at switch sa loob ng mga sentro ng data at pagkonekta ng mga port sa mga frame ng pamamahagi ng hibla ng hibla. Ito ay angkop para sa mga senaryo ng high-density na kable, tulad ng mga pangangailangan ng fiber cabling ng pagpapalawak ng mga sentro ng data.
Mga konektor ng FC: Ginamit para sa pagkonekta sa mga linya ng trunk ng komunikasyon na pang-distansya at mga pangunahing kagamitan sa mga silid ng computer, na tinitiyak ang matatag na paghahatid ng signal ng optical, tulad ng sa intercity long-distance fiber-optic transmission network at core switch na kagamitan sa mga malalaking sentro ng data.
Mga konektor ng ST: Karaniwang ginagamit sa mga panel ng fiber-optic patch, ang kanilang kawalan ay ang mga ito ay madaling kapitan ng pagbasag, pagsira sa mga puntos ng koneksyon at nakakaapekto sa kalidad ng mga komunikasyon na hibla-optiko.
4. Mga kalamangan at kawalan
Mga konektor ng SC: Kasama sa mga kalamangan ang kadalian ng operasyon, mababang presyo, madaling pag -plug at unplugging, minimal na pagbabagu -bago ng pagkawala ng pagpasok, mataas na lakas ng compressive, at mataas na density ng pag -install; Kasama sa mga kawalan ang kadalian ng detatsment.
Ang mga konektor ng LC: Ang mga pakinabang ay may kasamang maliit na sukat, angkop para sa high-density cabling, at madaling push-pull plugging at unplugging; Kasama sa mga kawalan ang isang kumplikadong proseso ng pagmamanupaktura at potensyal na mas mataas na gastos.
Ang mga konektor ng FC: Ang mga kalamangan ay nagsasama ng isang ligtas na koneksyon at mahusay na dustproofing, na angkop para sa mga aplikasyon na nangangailangan ng mas magaan na koneksyon; Kasama sa mga kawalan ang isang medyo kumplikadong proseso ng pag -install.
Mga konektor ng ST: Ang mga pakinabang ay kasama ang kadalian ng pag-install at pagiging angkop para sa mga mababang bilis ng paghahatid ng mga kapaligiran; Ang mga kawalan ay kasama ang kadalian ng detatsment at hindi angkop para sa high-density cabling.
