Paano pumili ng Fiber Optic Splice Closure?

Ang pagpili ng tamang pagsasara ng fiber optic splice ay bumababa sa apat na pangunahing salik: kapaligiran sa pag-install, pagsasaayos ng pagpasok ng cable, kapasidad ng bilang ng hibla, at paraan ng sealing . Kunin ang mga ito nang tama, at magkakaroon ka ng pagsasara na nagpoprotekta sa mga splice sa loob ng 20 taon. Ipagkamali ang mga ito, at ang moisture ingress o mekanikal na pagkabigo ay maaaring magpahina sa isang buong segment ng network. Pinaghiwa-hiwalay ng gabay na ito ang bawat salik gamit ang partikular na data upang matulungan kang gumawa ng tamang tawag.

Ano ang a Pagsara ng Fiber Optic Splice at Bakit Mahalaga ang Pagpili?

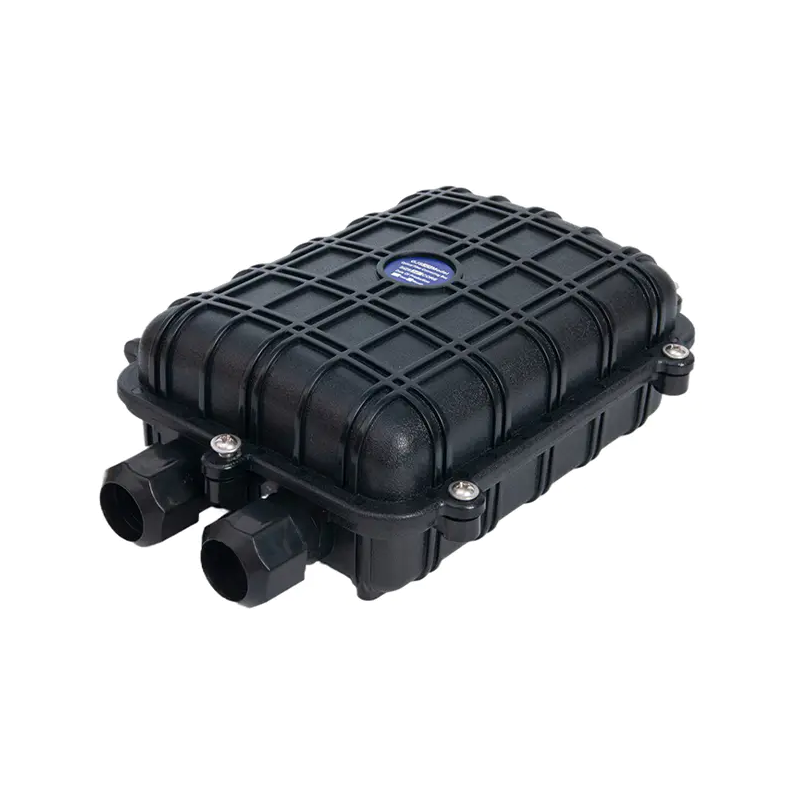

Ang pagsasara ng fiber optic splice (FOSC) ay isang selyadong enclosure na nagpoprotekta sa mga fiber splice mula sa pinsala sa kapaligiran — kahalumigmigan, alikabok, UV radiation, pagbabago ng temperatura, at mekanikal na stress. Ginagamit ang mga ito sa mga cable joint, branch point, at mga lokasyon ng pagwawakas sa parehong aerial at underground fiber network.

Ang hindi tugmang pagsasara ay isa sa mga pinakakaraniwang sanhi ng pagkabigo ng fiber network sa field. Halimbawa, ang paggamit ng pagsasara ng dome na may rating na IP67 sa paulit-ulit na pagbaha sa ilalim ng lupa — na nangangailangan ng hindi bababa sa IP68 na may 1 metrong paglubog sa loob ng 24 na oras — ay maaaring magresulta sa kumpletong pagkabigo ng splice sa loob ng 6–18 buwan. Pinipigilan ng tamang detalye ang magastos na muling pag-splicing at downtime ng network.

Hakbang 1 – Tukuyin ang Kapaligiran sa Pag-install

Ang kapaligiran ay ang nag-iisang pinakamahalagang pamantayan sa pagpili. Tinutukoy nito ang kinakailangang ingress protection (IP) rating, materyal na grado, at closure form factor.

Mga Pag-install ng Aerial

Ang mga aerial closure ay nakakabit sa mga poste o nakakabit sa messenger wire. Kailangan nilang makatiis UV exposure, wind load, at temperature cycling mula -40°C hanggang 70°C . Maghanap ng UV-stabilized polycarbonate o ABS housings at isang minimum na IP55 rating. Ang mga horizontal (butt) na pagsasara ay ang karaniwang pagpipilian para sa aerial dahil sa kanilang kadalian sa pag-mount at muling pagpasok.

Sa ilalim ng lupa / Direktang Inilibing

Ang mga direktang nakabaon na pagsasara ay dapat hindi tinatablan ng tubig hanggang sa hindi bababa sa IP68 — karaniwang na-rate para sa paglubog sa 1–3 metro sa loob ng 24–72 oras depende sa kondisyon ng lupa. Ang mga dome-style na pagsasara na may gel o heat-shrink sealing ay malawakang ginagamit dito. Iwasan ang mga pagsasara na may mga takip na may bolt-sealed lamang; Ang muling pagpasok nang hindi nasisira ang selyo ay kritikal para sa pagpapanatili sa hinaharap.

Mga Underground Vault at Manholes

Ang mga manholes at hand-hole ay ang pinakamalupit na kapaligiran. Ang mga puwang na ito ay maaaring bumaha nang paulit-ulit, makaipon ng mga gas, at ilantad ang mga pagsasara sa aktibidad ng daga. Tukuyin IP68-rated na pagsasara na may mechanical sealing (mga compression gasket o stainless steel banding) sa halip na mga sistemang nakabatay sa gel, na maaaring bumaba sa ilalim ng paulit-ulit na pag-ikot ng pagbaha.

Indoor / Building Risers

Ang mga panloob na pagsasara sa mga conduit risers o equipment room ay nangangailangan ng mas mababang proteksyon sa pagpasok (IP20 o IP44 ay kadalasang sapat) ngunit maaaring kailanganing matugunan ang mga pamantayan sa fire-retardancy gaya ng UL 94 V-0 o IEC 60332. Ang mga compact na inline o tray-based na pagsasara ay tipikal dito.

Hakbang 2 – Piliin ang Tamang Uri ng Pagsara

Ang mga pagsasara ng fiber optic splice ay may tatlong pangunahing form factor. Bawat isa ay nababagay sa iba't ibang mga sitwasyon sa pag-deploy:

Mga pagsasara ng simboryo gumamit ng base-and-dome na disenyo na selyadong may compression nut o clamp ring. Nag-aalok sila ng mahusay na IP68 waterproofing at gumagana nang maayos sa mga kapaligiran na may mataas na kahalumigmigan. The drawback: accessing the internals requires unscrewing the dome, which can be cumbersome in confined vaults.

Pahalang (butt) na pagsasara magkaroon ng cylindrical shell na humahati nang pahaba, na ginagawang mabilis at madali ang pag-access ng splice tray. Dahil dito, pinapaboran sila para sa mga aerial deployment kung saan nagtatrabaho ang mga technician sa mga poste na may limitadong oras at espasyo.

Mga inline na pagsasara payagan ang mga cable na dumaan nang diretso sa magkabilang dulo, na ginagawang perpekto ang mga ito para sa mga mid-span cable joints sa mga duct system o building risers. Karaniwang nag-aalok sila ng pinaka-compact na footprint.

Hakbang 3 – Tukuyin ang Fiber Count at Splice Tray Capacity

Palaging sukat ang pagsasara para sa hindi bababa sa 25–50% na higit pang mga hibla kaysa sa kasalukuyang kinakailangan . Ang mga pagpapalawak ng network ay karaniwan, at ang muling pagbubukas ng nakabaon na pagsasara upang magpalit sa isang mas malaking unit ay mahal at nakakagambala.

Mga pangunahing sukatan ng kapasidad upang suriin:

• Bilang ng mga splice tray: Ang bawat karaniwang tray ay naglalaman ng 12–24 splices (fusion o mekanikal). Ang 48-fiber splice point ay nangangailangan ng hindi bababa sa 2–4 ​​na tray.
• Mga cable port: Bilangin ang bilang ng mga kable na pumapasok at lumalabas. Ang isang branching point na may 1 feeder at 4 na distribution cable ay nangangailangan ng hindi bababa sa 5 port. Karamihan sa mga pagsasara ng simboryo ay nag-aalok ng 3–6 na port; ang mga pahalang na pagsasara ay maaaring magkaroon ng 8 o higit pa.
• Taas ng pagsasalansan ng tray: Sa mga pagsasara ng simboryo lalo na, nililimitahan ng panloob na taas ng stack ng tray kung gaano karaming mga tray ang magkasya - karaniwang 6–12 na tray sa isang karaniwang unit ng dome.

Para sa FTTH (fiber to the home) distribution point, ang mga pagsasara na humahawak ng 48–96 fibers na may 4–6 port ay karaniwan. Para sa mga backbone o feeder cable, mas karaniwan ang 144–576 fiber capacity na may 8–12 port.

Hakbang 4 – Suriin ang Paraan ng Pagbubuklod

Tinutukoy ng sealing system ang antas ng proteksyon sa pagpasok at kung gaano kadali ang pagsasara na muling ipasok sa hinaharap. Ang tatlong pangunahing pamamaraan ay:

Pagtatak ng Gel

Ang sealing ng gel (o grease) ay pinupuno ang mga port ng pagpasok ng cable ng isang semi-solid na tambalan na umaayon sa mga hindi regular na hugis ng cable. Nagbibigay ito ng maaasahang pagganap ng IP68 at madaling i-install. Gayunpaman, ang gel ay maaaring matuyo o makaakit ng mga labi sa paglipas ng panahon, at ang muling pagpasok ay nangangailangan ng paglilinis, na nagdaragdag ng oras ng pagpapanatili. Pinakamahusay na angkop para sa permanenteng o low-re-entry deployment .

Mechanical / Compression Sealing

Ang mga compression gasket at rubber grommet ay tinatakpan ang mga port ng cable kapag hinihigpitan ng mga turnilyo o clamp ring. Ang mga ito ay nagpapahintulot walang tool o mababang pagsisikap na muling pagpasok at huwag mag-iwan ng nalalabi. Tamang-tama ang mga ito para sa mga vault at manhole kung saan maaaring ma-access ang pagsasara ng ilang beses bawat taon. Na-rate hanggang IP68 kapag na-install nang maayos.

Heat-Shrink Sealing

Ang heat-shrink tubing na may adhesive lining ay inilalapat sa mga cable entry na may heat gun. Kapag inilapat, lumilikha ito ng permanenteng, lubos na maaasahang selyo. Ang trade-off ay iyon Ang muling pagpasok ay nangangailangan ng pagputol ng shrink tubing , ginagawa itong angkop lamang para sa mga splice point na bihira — kung sakaling — muling bisitahin. Kadalasang ginagamit para sa submarino o kritikal na mga aplikasyon ng imprastraktura kung saan ang pangmatagalang hermeticity ang pangunahing priyoridad.

Hakbang 5 – Suriin ang Cable Compatibility at Entry Diameter

Hindi lahat ng pagsasara ay tumatanggap ng lahat ng uri ng cable. Bago bumili, i-verify ang sumusunod:

• Saklaw ng panlabas na diameter ng cable: Karamihan sa mga pagsasara ay tumatanggap ng mga cable mula 5 mm hanggang 25 mm, ngunit sinusuportahan lamang ng ilang dome closure ang mga cable na hanggang 16 mm. Ang mga armored cable ay kadalasang may mas malalaking diameter at nangangailangan ng mga partikular na port kit.
• Uri ng cable: Ang mga flat drop cable, round loose-tube cable, at ribbon cable ay may iba't ibang kinakailangan sa pagpasok. Kumpirmahin na sinusuportahan ng pagsasara ang iyong partikular na geometry ng cable.
• Lakas na pag-angkla ng miyembro: Ang mga nakabaluti o self-supporting na cable ay nangangailangan ng mga strength member anchor sa loob ng pagsasara upang maiwasan ang tensyon na umabot sa mga splice tray. Tiyaking ang pagsasara ay may katugmang anchoring hardware.

Hakbang 6 – I-verify ang Pagsunod sa Mga Pamantayan

Ang mga kagalang-galang na pagsasara ay sinusubok laban sa mga pamantayang kinikilala sa buong mundo. Kapag sinusuri ang isang produkto, hanapin ang pagsunod sa:

Ang isang pagsasara na naglilista ng pagsunod sa IP68 na walang reference sa IEC 60529 testing methodology ay dapat tratuhin nang may pag-iingat. Palaging humiling ng mga ulat ng pagsubok ng third-party mula sa mga supplier para sa mga kritikal na deployment.

Mga Karaniwang Pagkakamali na Dapat Iwasan Kapag Pumipili ng Fiber Splice Closure

• Pagbabawas ng paglaki ng hibla: Ang isang pagsasara na eksaktong sukat para sa bilang ng hibla ngayon ay mangangailangan ng magastos na pagpapalit habang lumalawak ang kapasidad. Palaging magplano ng hindi bababa sa 50% headroom.
• Hindi pinapansin ang dalas ng muling pagpasok: Kung ang isang splice point ay maa-access kada quarter para sa pagpapanatili o mga bagong patak, ang isang heat-shrink-sealed na pagsasara ay hindi praktikal. Itugma ang paraan ng pagbubuklod sa iyong modelo ng pagpapatakbo.
• Pagpili ng IP67 para sa mga baha na vault: Sinasaklaw ng IP67 ang 30 minutong paglubog sa 1 metro. Maraming underground vault ang nakakaranas ng patuloy na pagbaha nang higit pa rito. Ang IP68 na may partikular na depth at mga rating ng tagal ay hindi mapag-usapan sa mga kundisyong ito.
• Tinatanaw ang pamamahala ng radius ng liko: Ang mga fiber cable ay may pinakamababang radius ng bend (karaniwan ay 20× ang diameter ng cable para sa pag-install, 10× para sa pangmatagalan). Ang mga pagsasara na may hindi sapat na panloob na mga gabay sa pagruruta ay nagdudulot ng pagkalugi ng micro-bend at sa huli ay pagkabigo ng fiber.
• Nilaktawan ang field sealing kit: Maraming pagsasara ang nangangailangan ng field-installable port sealing kit para sa mga hindi nagamit na port. Ang pag-iwan sa mga bukas na port — kahit na nakalimitahan — ay maaaring makompromiso ang IP rating sa paglipas ng panahon sa malupit na kapaligiran.

Checklist ng Mabilis na Pagpili

Gamitin ang checklist na ito bago tapusin ang a fiber optic splice closure pagbili:

1. Kumpirmahin ang kapaligiran sa pag-install: aerial, underground duct, direktang ibinaon, vault, o panloob
2. Tukuyin ang kinakailangang IP rating: IP55 (aerial) / IP67 (paminsan-minsang paglubog) / IP68 (patuloy na paglubog)
3. Bilangin ang kabuuang mga hibla ngayon at magdagdag ng 50% para sa paglago — pumili ng pagsasara na nakakatugon o lumalampas sa bilang na ito
4. Bilangin ang mga entry ng cable (mga port) na kailangan kasama ang mga reserba para sa mga cable sa hinaharap
5. Sukatin ang mga panlabas na diameter ng cable at kumpirmahin ang pagiging tugma sa hanay ng port kit ng pagsasara
6. Pumili ng uri ng sealing: gel (permanent), mechanical/compression (madalas na muling pagpasok), o heat-shrink (napakapermanente)
7. I-verify ang pagsunod sa IEC 60529 at mga nauugnay na pamantayan sa rehiyon (GR-771, EN 50411)
8. Confirm internal bend radius guides accommodate your cable specifications
9. Suriin kung ang mga anchor ng miyembro ng lakas ay kasama para sa mga nakabaluti o self-supporting na mga kable
10. Humiling ng mga ulat ng pagsubok ng third-party para sa rating ng IP at pagganap sa kapaligiran
