Ano ang pagkakaiba sa pagitan ng OM3 at OM4 patch cord?

Ang pangunahing pagkakaiba sa pagitan ng OM3 at OM4 patch cods ay nasa bandwidth at transmission distance: Nag-aalok ang OM4 ng Epektibong Modal Bandwidth (EMB) na 4700 MHz·km — higit sa dobleng OM3's 2000 MHz·km — at sumusuporta sa 100G Ethernet sa 150 metro, kumpara sa 100 metro lang para sa OM3. Parehong mga multimode na uri ng fiber na nagbabahagi ng parehong 50/125 μm na core/cladding na istraktura, ngunit ang OM4 ay gumagamit ng mas pinong proseso ng pagmamanupaktura ng fiber, na ginagawa itong mas pinili para sa mga high-density na data center at bandwidth-intensive na network environment.

OM3 vs OM4 Patch Cord : Mga Pangunahing Teknikal na Detalye

Ang pag-unawa sa mga teknikal na pagkakaiba sa pagitan ng OM3 at OM4 ay ang pundasyon para sa paggawa ng tamang desisyon sa paglalagay ng kable. Ang talahanayan sa ibaba ay nagbubuod sa pinakamahalagang parameter na magkatabi.

Bakit Nag-aalok ang OM4 ng Mas Malaking Bandwidth at Mas Mahabang Abot?

Ang bentahe sa pagganap ng OM4 ay nagmumula sa isang mas tumpak na graded-index na repraktibo na profile sa fiber core. Ang mas mahigpit na pagpapaubaya sa pagmamanupaktura ay binabawasan ang differential mode delay (DMD), ibig sabihin, ang mga light pulse ay kumakalat nang mas kaunti habang sila ay naglalakbay, na direktang nagsasalin sa mas mataas na modal bandwidth at mas mababang signal distortion sa mas mahabang distansya.

Sa praktikal na termino:

• Nagbibigay ang OM3 ng EMB ng 2000 MHz·km , sapat para sa 10G at 40G na mga aplikasyon sa katamtamang distansya;
• Umabot ang OM4 4700 MHz·km — 2.35× mas mataas — pagpapagana ng maaasahang 100G transmission na may mga parallel na optika gaya ng QSFP at QSFP28 transceiver;
• Sa bilis na 40G at 100G, naghahatid ang OM4 dagdag na 50 metrong abot higit sa OM3, na mahalaga sa malalaking layout ng sahig ng data center.

Lalo na kapansin-pansin ang pagkakaibang ito kapag ipinares sa VCSEL (Vertical-Cavity Surface-Emitting Laser) na mga pinagmumulan ng ilaw, na lubhang sensitibo sa modal bandwidth ng fiber na kanilang minamaneho.

Paano Makikilala OM3 vs OM4 Patch Cords Biswal

Ang wastong pagtukoy ng OM3 at OM4 na mga patch cord sa field ay pumipigil sa magastos na hindi pagkakatugma. Ang dalawang uri ay maaaring makilala sa pamamagitan ng kulay ng jacket at pag-label.

Kulay ng Jacket

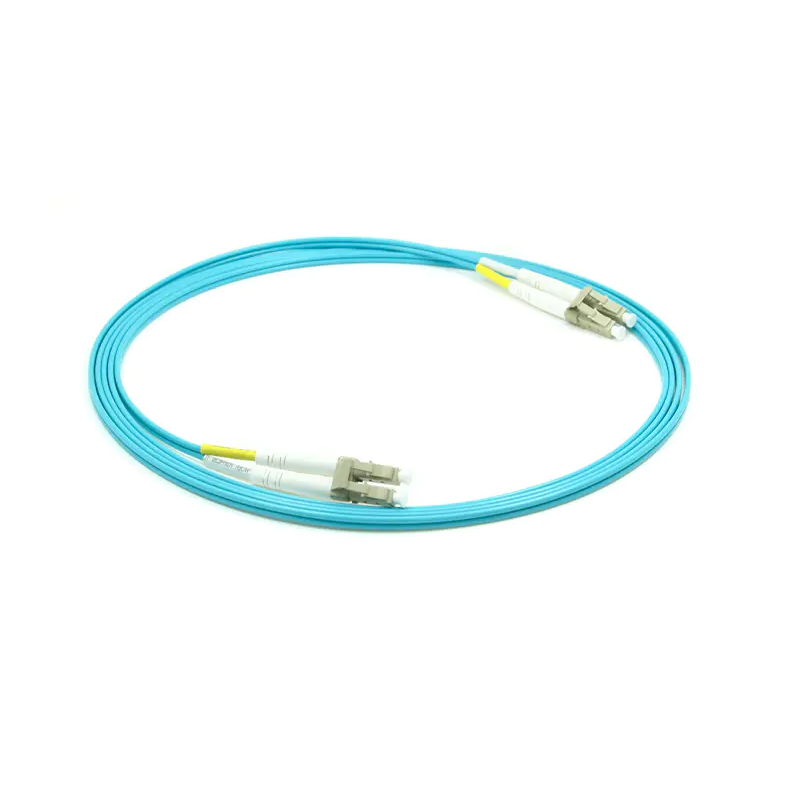

• OM3: Aqua (light blue-green) — ang karaniwang kulay bawat TIA-568;
• OM4: Erika Violet (light purple) — inirerekomenda ng IEC 60793-2-10; gayunpaman, ang ilang OM4 cable ay gumagamit din ng mga Aqua jacket, kaya ang kulay lamang ay hindi palaging tiyak.

Pag-label at Pag-print ng mga Marka

Ang mga kagalang-galang na patch cord ay magkakaroon ng "OM3" o "OM4" na naka-print nang direkta sa jacket o connector boot, na kadalasang sinasamahan ng "50/125" o isang bandwidth na pagtatalaga gaya ng "OM4 4700." Palaging i-verify ang naka-print na pagmamarka sa halip na umasa lamang sa kulay ng jacket, lalo na kapag kumukuha mula sa maraming mapagkukunan.

Maaari bang Paghaluin ang OM3 at OM4 Patch Cords?

Sa pisikal, oo — ang parehong mga uri ay gumagamit ng parehong 50/125 μm na sukat, kaya ang kanilang mga konektor ay ganap na magkatugma at maaaring pagsamahin . Gayunpaman, ang paghahalo ng mga ito sa isang link ay nagpapababa ng pagganap sa mas mababang-rated na fiber segment (ang pinakamahina na prinsipyo ng link).

Halimbawa, sa isang link na 40G:

• Sinusuportahan ng all-OM4 link ang hanggang sa 150 metro ;
• Ang paghahalo ng mga segment ng OM3 at OM4 ay binabawasan ang epektibong maximum na distansya sa 100 metrong limitasyon ng OM3 ;
• Ang madalas na paghahalo ay maaari ring magpakilala ng karagdagang pagkawala ng pagpapasok mula sa hindi pagkakatugma ng mode sa splice point, na nagpapataas ng mga rate ng bit error.

Bilang isang pinakamahusay na kasanayan, gumamit ng pare-parehong grado ng hibla sa bawat indibidwal na link . Ito ay partikular na kritikal sa 100G at mas mataas, kung saan ang anumang pagkawala ng margin ng link-badyet ay nagiging mas mahirap tiisin.

Pinakamataas na Distansya ng Transmisyon ayon sa Bilis ng Network

Kailan Pumili ng OM3 at Kailan Pumili ng OM4

Ang tamang pagpipilian ay depende sa iyong kasalukuyang mga kinakailangan sa bilis, haba ng pagtakbo ng cable, at pag-upgrade ng roadmap.

Piliin ang OM3 Kailan:

• Ang iyong network ay tumatakbo sa 10G na may takbo sa ilalim ng 300 metro ;
• Pinamamahalaan mo ang isang small-to-medium enterprise network o campus LAN na may maikling inter-rack na distansya;
• Walang inaasahang pangangailangan na lumipat nang higit sa 40G sa malapit na termino;
• Pinapalitan mo ang mga patch cord sa isang umiiral na imprastraktura ng OM3 upang mapanatili ang pagkakapare-pareho.

Piliin ang OM4 Kailan:

• Nagde-deploy ka 40G, 100G, o mas mataas na bilis na mga link na may mga pagtakbo na papalapit o lampas sa 100 metro;
• Ikaw ay nagtatayo o nagpapalawak ng isang malaking data center na may high-density spine-leaf architecture;
• Kasama sa iyong roadmap ng imprastraktura ang paglipat sa 400G sa loob ng susunod na 5–10 taon;
• Gumagamit ka ng parallel optics (MPO/MTP interface) para sa structured backbone cabling.

Ito ay nagkakahalaga ng noting na para sa 400G at higit pa , ang industriya ay lalong nagpapatibay ng OM5 wideband multimode fiber, na sumusuporta sa Short Wavelength Division Multiplexing (SWDM) upang mapataas ang kapasidad ng link. Gayunpaman, ang OM4 ay nananatiling praktikal na sweet spot para sa kasalukuyang 100G deployment.

Mga Uri ng Konektor at Ang Epekto Nito sa Pagganap ng OM3/OM4

Hindi alintana kung pipiliin mo ang OM3 o OM4, ang uri ng connector at kalidad ng end-face ay pantay na mahalaga sa pangkalahatang pagganap ng link. Kasama sa karaniwang multimode fiber patch cord connectors ang:

• LC Duplex : Ang pinaka-tinatanggap na ginagamit na uri para sa SFP/SFP /QSFP transceiver sa 1G hanggang 100G na mga application; compact form factor;
• SC Duplex : Karaniwan sa mga tradisyunal na network ng negosyo at mga network ng lugar ng imbakan;
• MPO/MTP : Ginagamit para sa 40G/100G/400G parallel transmission, bundling 8, 12, o 24 fibers sa iisang connector — mahalaga para sa high-density data center backbone cabling;
• ST : Isang bayonet-style connector na matatagpuan pa rin sa legacy network equipment.

Para sa estilo ng buli, karaniwang ginagamit ang mga multimode patch cord PC (Pisikal na Pakikipag-ugnayan) or UPC (Ultra Physical Contact) end-face finish, na may karaniwang pagkawala ng pagpasok ≤ 0.3 dB. Iwasang ikonekta ang mga multimode na UPC connectors sa APC (Angled Physical Contact) connectors — ang 8° angle difference ay nagdudulot ng makabuluhang back-reflection at pagkawala ng signal, kahit na pisikal silang makakapag-asawa.

Backward Compatibility at Pangmatagalang Halaga sa Pamumuhunan

Ang OM4 ay ganap na backward compatible sa OM3 equipment. Ang isang OM4 patch cord ay maaaring direktang isaksak sa anumang port o transceiver na orihinal na idinisenyo para sa OM3 nang walang anumang pisikal na salungatan. Nangangahulugan ito na ang pag-upgrade sa OM4 ay hindi nangangailangan ng pagpapalit ng umiiral na hardware.

Mula sa kabuuang halaga ng pananaw ng pagmamay-ari, ang pag-deploy ng OM4 sa mga bagong pag-install ay nag-aalok ng mas mahabang buhay ng serbisyo:

• Kapag ang isang 10G network ay na-upgrade sa ibang pagkakataon sa 100G, Maaaring manatili sa lugar ang OM4 na paglalagay ng kable nang walang muling paghila ng hibla;
• Ang OM3 ay tumatakbo papalapit sa 100-metro na hangganan sa 100G na nag-iiwan ng maliit na silid para sa pagpapalawak sa hinaharap, na posibleng pumipilit sa isang magastos na muling paglalagay ng kable na proyekto;
• Para sa mga data center na nagpaplano ng tuluy-tuloy na paglaki ng kapasidad sa loob ng 5–10 taong abot-tanaw, ang OM4 ang mas matipid na pangmatagalang pagpipilian.

Buod: OM3 o OM4 — Alin ang Dapat Mong Piliin?

Ang desisyon ay bumaba sa tatlong tuwirang pamantayan:

• Kung ang iyong kasalukuyang bilis ay Ang 10G at cable run ay wala pang 300 metro , Ganap na natutugunan ng OM3 ang iyong mga pangangailangan;
• Kung ikaw ay tumatakbo 40G o 100G, o ang mga distansya ay lumampas sa 100 metro , OM4 ang tamang pagpipilian;
• Para sa bagong data center build o anumang network na may malinaw na upgrade path , ang pag-deploy ng OM4 sa simula ay maiiwasan ang mga gastos sa muling paglalagay ng kable sa hinaharap.

Ang pangunahing pagkakaiba sa pagitan ng OM3 at OM4 ay wala sa kanilang pisikal na istraktura — pareho ay 50/125 μm graded-index multimode fiber — ngunit sa katumpakan ng pagmamanupaktura at maaabot na bandwidth. Ang OM4 ay isang pag-upgrade sa pagganap sa OM3, hindi isang kapalit ng ibang teknolohiya. Sa tamang aplikasyon, pareho silang maaasahan, sumusunod sa mga pamantayang multimode fiber solution.
