Paano Mag-install ng Fiber Optic Fast Connector?

2026-01-23

Ang pag-install ng fiber optic mabilis na connector ay isang pangunahing kasanayan para sa Fiber to the Home (FTTH) at on-site na pagpapanatili. Sa madaling salita, ang proseso ng pag-install ay nagsasangkot ng apat na pangunahing hakbang: paghuhubad at paglilinis ng hibla, paghahati ng hibla, pagpasok at pag-secure nito, at sa wakas ay i-lock ang pabahay. Tinatanggal ng teknolohiyang ito ng malamig na splicing ang pangangailangan para sa mga mamahaling fusion splicer, na nagbibigay-daan para sa mga de-kalidad na koneksyon sa ilang minuto gamit lamang ang mga simpleng wire stripper at cleaver.

Ano ang Mabilis na Konektor ng Fiber Optic?

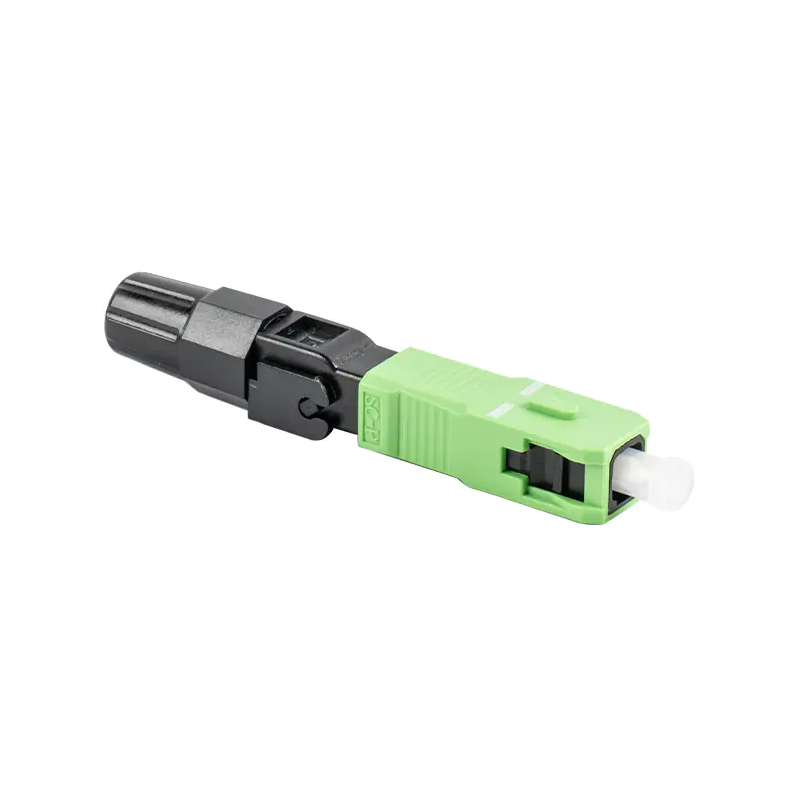

A Fiber Optic Fast Connector , na karaniwang tinutukoy bilang isang "cold splice connector" sa industriya, ay isang pre-polished, factory-grade connector. Naglalaman ito ng pre-installed fiber at refractive index matching gel. Sa panahon ng pag-install, ang handa na hibla ay ipinasok lamang sa V-groove nito para sa mekanikal na koneksyon. Ito ay malawakang ginagamit sa mga optical splitter, distribution frame, at mga terminal ng ONU.

Mga Tool na Kinakailangan Bago Mag-install

Bago magsimula, pakitiyak na mayroon kang mga sumusunod na propesyonal na tool upang magarantiya ang kalidad ng koneksyon:

Miller pliers/wire strippers: Ginagamit para tanggalin ang fiber coating.
Fixed-length fiber stripper: Tinitiyak ang eksaktong haba ng fiber stripping.
Fiber cleaver: Isang kritikal na tool na tumutukoy sa flatness ng fiber end face.
Lint-free wipe at alcohol (99% purity o mas mataas): Ginagamit para lubusang linisin ang fiber core.
Red light pen (opsyonal): Ginagamit upang subukan ang koneksyon para sa pagpapatuloy.

Mga Detalyadong Hakbang sa Pag-install

1. Pagpasok ng Tail Cap at Pagtanggal ng Fiber

Una, ipasok muna ang fiber optic fast connector ang takip ng buntot sa hibla. Pagkatapos, gumamit ng fixed-length fiber stripper para hubarin ang panlabas na jacket at coating ng fiber. Ang pamantayan ay ang pagtanggal ng humigit-kumulang 50mm ng panlabas na proteksiyon na kaluban, na naglalantad ng humigit-kumulang 20mm ng hubad na hibla (ang tiyak na haba ay depende sa mga tagubilin ng tatak ng konektor).

2. Paglilinis ng Fiber

Ito ang pinakamadaling makaligtaan ngunit pinakamahalagang hakbang. Gumamit ng lint-free na punasan na binabad sa alkohol upang masiglang punasan ang hubad na hibla. Ang tunog ng "paglangitngit" ay nagpapahiwatig na ito ay malinis. Huwag hawakan muli ang nalinis na hibla gamit ang iyong mga kamay.

3. Precise Cleaving

Ilagay ang hibla sa guide groove ng cleaver. Mga Mabilis na Konektor ng Fiber Optic may mahigpit na mga kinakailangan para sa haba ng cleaving (karaniwan ay ang haba ng hubad na hibla ay 10-12mm). Tiyakin na ang dulong mukha ay patag at walang burr.

4. Insertion at Mechanical Locking

Dahan-dahang ipasok ang optical fiber sa connector body hanggang magpakita ang fiber ng bahagyang arko. Ito ay nagpapahiwatig na ang fiber core ay malapit na nakikipag-ugnayan sa pre-installed na hibla. Sa puntong ito, pindutin pababa ang tuktok na takip ng locking (crimping part) upang ma-secure ang fiber.

5. Housing Assembly

Itulak pabalik ang takip ng buntot at higpitan ito, pagkatapos ay ikabit ang housing ng connector. Sa puntong ito, maaaring gamitin ang isang pulang ilaw na panulat upang lumiwanag ang liwanag mula sa kabilang dulo upang tingnan kung may liwanag na pagtagas sa punto ng koneksyon. Walang ilaw na pagtagas na nagpapahiwatig ng matagumpay na koneksyon.

Mga Tip para sa Pagpapabuti ng Rate ng Tagumpay ng Koneksyon

Panatilihin ang malinis na kapaligiran: Ang alikabok ay ang pinakamalaking kaaway ng fiber optic quick connectors at direktang hahantong sa labis na pagkawala ng pagpasok.
Katumpakan ng pagputol: Kung ang pagsusuri ay nagpapakita ng mataas na attenuation, ito ay kadalasang sanhi ng hindi pantay na cutting end face. Inirerekomenda ang pag-recut.
Huwag gumamit ng labis na puwersa: Kapag ipinapasok ang optical fiber, gumamit ng malumanay na puwersa upang maiwasang masira ang fiber core o masira ang panloob na V-groove.

Ang pag-master ng mga diskarte sa pag-install ng fiber optic quick connector ay hindi lamang makakapagpabuti ng kahusayan sa konstruksiyon ngunit makabuluhang bawasan din ang mga gastos sa pagpapanatili ng mga fiber optic network.
