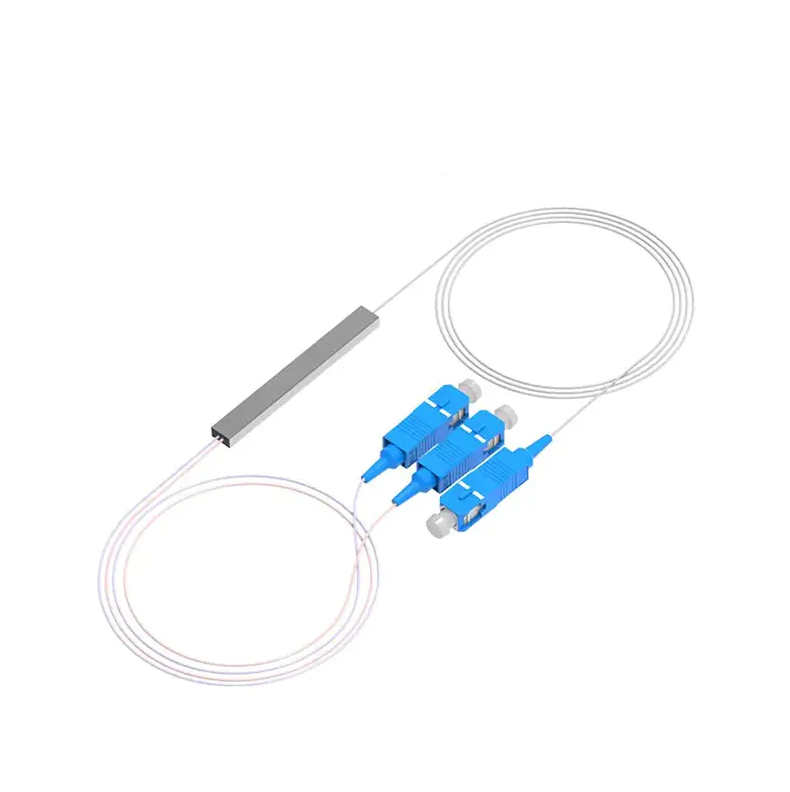

A fiber optic PLC splitter (Planar Lightwave Circuit Splitter) ay isang passive optical device batay sa planar optical waveguide na teknolohiya. Ang pangunahing prinsipyo nito ay: sa pamamagitan ng pag-ukit ng tumpak na optical waveguide path sa isang quartz substrate, ang input optical signal ay pantay na nahahati sa maraming output port ayon sa isang predetermined ratio (hal., 1:4, 1:8, 1:32, atbp.) gamit ang coupling at distribution effect ng liwanag.
Ang prosesong ito ay pangunahing umaasa sa hugis-Y na branch structure network sa loob ng chip. Ang optical signal ay kumakalat sa waveguide, na dumadaan sa isang serye ng mga splitting unit upang makamit ang pantay na pamamahagi ng enerhiya. Kung ikukumpara sa tradisyonal na fused biconical tapered splitter, fiber optic PLC splitter ay may makabuluhang mga pakinabang tulad ng mataas na katumpakan ng paghahati, malawak na wavelength na adaptability, malakas na katatagan, at compact na laki.
I. Core Technology: Paano gumagana ang isang planar optical waveguide?
Ang proseso ng pagmamanupaktura ng fiber optic PLC splitter ay katulad ng sa semiconductor chips. Kabilang sa mga pangunahing teknolohiya nito ang:
- Mga Materyales at Deposisyon: Ang isang waveguide layer na may mas mataas na refractive index ay nabuo sa isang silicon o quartz substrate gamit ang mga pamamaraan tulad ng chemical vapor deposition.
- Photolithography at Pag-ukit: Ang idinisenyong waveguide pattern (pangunahin ang Y-shaped branch arrays) ay inililipat sa waveguide layer gamit ang photolithography, at ang mga pisikal na channel ay nabuo sa pamamagitan ng etching.
- Coupling at Packaging: Ang gawa-gawang PLC chip ay tiyak na nakahanay at permanenteng pinagsama sa input/output fiber optic arrays upang matiyak ang mahusay na paghahatid ng mga optical signal.
Ang susi sa buong proseso ay ang pagkamit ng low-loss, high-consistency optical splitting, na tinitiyak ang lubos na pare-parehong optical power distribution sa bawat output port.
II. Pangunahing Kalamangan at Mga Sitwasyon ng Application
Ang mga optical splitter ng PLC ay naging pangunahing pagpipilian para sa mga modernong optical network dahil sa kanilang maraming pakinabang sa pagganap:
- Uniform Splitting: Ang input optical power ay pantay na ipinamamahagi, na nagreresulta sa mataas na katumpakan ng paghahati ng ratio.
- Insensitivity ng wavelength: Matatag na pagganap sa isang malawak na hanay ng wavelength na 1260nm~1650nm, na angkop para sa iba't ibang pamantayan ng komunikasyon.
- Compact at Stable: Ang disenyong nakabatay sa chip ay nagreresulta sa maliit na sukat, insensitivity sa mga pagbabago sa temperatura ng kapaligiran at vibration, at mataas na pagiging maaasahan.
- Mataas na Bilang ng Channel: Madaling nagpapatupad ng 1×N high-channel splitting (hal., 1×64, 1×128).
Pangunahing Lugar ng Aplikasyon:
- Mga Network ng Fiber to the Home (FTTH): Sa Passive Optical Networks (PON), ito ay nagsisilbing core splitting device sa Optical Distribution Network (ODN), na namamahagi ng mga central office signal sa maraming end user.
- Mga Interconnect ng Data Center: Ginagamit para sa pamamahagi ng signal sa mga optical backplane at optical interconnect links.
- Mga Sistema ng CATV: Pinapagana ang multi-point distribution ng mga video optical signal.
- Pagsubok at Sensing: Ginagamit bilang optical path distribution unit sa fiber optic test equipment at distributed sensor network.
III. Mga Uso sa Pag-unlad sa Hinaharap
Sa pag-deploy ng 5G, pag-upgrade ng gigabit optical network, at pagdami ng trapiko sa data center, ang fiber optic PLC splitter patuloy na lumalaki ang merkado. Ang mga pag-unlad ng teknolohiya sa hinaharap ay tututuon sa:
- Mas mataas na pagsasama: Pagbuo ng mga chip na may mas maraming sangay (hal., 1×256) at pagsasama-sama ng mga ito sa mga function tulad ng wavelength division multiplexing (WDM) sa isang module.
- Miniaturization at mababang gastos: Pagpapabuti ng mga proseso upang higit pang bawasan ang laki ng device at babaan ang mga gastos sa produksyon.
- Matalinong pamamahala: Paggalugad ng pagsasama sa mga function ng pagsubaybay tulad ng mga optical time domain reflectometer (OTDR) upang makamit ang mga nasusubaybayan na intelligent na ODN network.
Ang mga fiber optic PLC splitter, kasama ang kanilang matatag at mahusay na mga kakayahan sa paghahati batay sa planar optical waveguide na teknolohiya, ay naging pundasyon ng pagbuo ng mga high-speed broadband optical network. Ang kanilang tuluy-tuloy na teknolohikal na ebolusyon ay mahigpit na susuporta sa hinaharap na pag-unlad ng lahat-ng-optical network tungo sa mas mataas na kapasidad at higit na katalinuhan.
