Sa mataas na konektado na mundo ngayon, ang mabilis, matatag na koneksyon sa internet ay naging isang mahalagang bahagi ng trabaho at buhay. Bilang pangunahing pangunahing mga network ng komunikasyon, Fiber optic cable na -rebolusyon ang paghahatid ng data sa kanilang pambihirang pagganap. Gayunpaman, para sa marami, nananatili silang isang hindi pamilyar na larangan, rife na may teknikal na jargon.
Ang Fiber Optic Cable ay isang daluyan ng network na gumagamit ng mga light signal upang maipadala ang data. Hindi tulad ng tradisyonal na mga cable ng tanso, na gumagamit ng mga de-koryenteng signal upang maipadala ang impormasyon, ang core ng isang optical fiber ay binubuo ng mga filament ng high-purity glass o plastic. Ang mga hibla na ito ay nagdadala ng data sa anyo ng mga light pulses. Umaasa sa pisikal na prinsipyo ng Kabuuang panloob na pagmuni -muni .

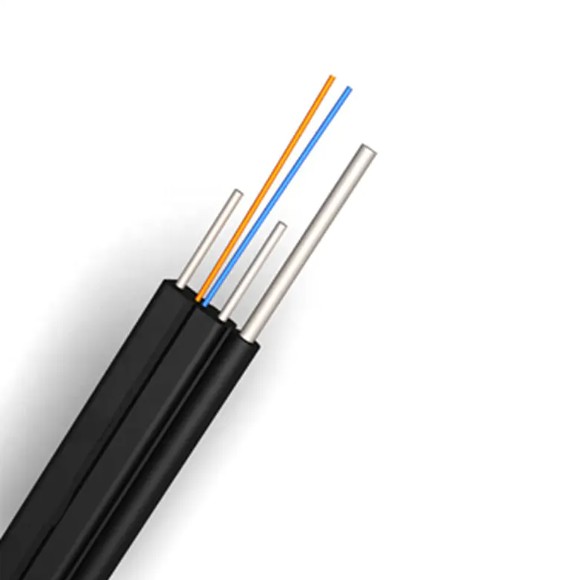

Karaniwang istraktura
Ang isang karaniwang hibla ng optic cable ay karaniwang binubuo ng mga sumusunod:
- Core: Matatagpuan sa gitna, ito ang channel para sa light signal transmission. Ang laki ng core ay direktang nakakaapekto sa uri at pagganap ng optical fiber.
- CLADDING: Ang isang layer ng baso na katabi ng core na may isang mas mababang refractive index kaysa sa core. Ang pagkakaiba na ito sa refractive index ay nakakulong sa light signal sa core.
- Buffer: Pinoprotektahan ang core at cladding mula sa kahalumigmigan at pisikal na pinsala.
- Miyembro ng Lakas: Karaniwan na gawa sa aramid fiber (tulad ng Kevlar), nagbibigay ito ng makunat na lakas upang maiwasan ang pagbasag ng hibla sa panahon ng pag -install.
- Panlabas na dyaket: Ang panlabas na proteksiyon na layer, na karaniwang gawa sa polyethylene (PE) o polyvinyl chloride (PVC), ay pinoprotektahan laban sa kaagnasan sa kapaligiran at pag -abrasion.
Ang istrukturang multi-layer na ito ay nagbibigay ng mga pakinabang ng mga optic cable na mga cable tulad ng mataas na bilis, malawak na bandwidth, mababang pagpapalambing, kaligtasan sa sakit sa panghihimasok sa electromagnetic, at paghahatid ng pangmatagalang.
Batay sa kung paano ang ilaw ay nagpapalaganap sa pamamagitan ng hibla, ang mga fiber optic cable ay maaaring nahahati sa dalawang pangunahing kategorya:
Single-Mode Fiber Cable (SMF)
Ang diameter ng core ng hibla ay napakaliit (humigit -kumulang na 9 microns), at ang ilaw ay kumakalat sa isang solong tuwid na mode, na nagreresulta sa kaunting pagpapakalat at pagbaluktot. Ginagawa nitong angkop para sa paghahatid ng long-distance ng mga sampu o kahit na daan-daang kilometro. Ito ay karaniwang ginagamit sa mga network ng backbone ng telecommunication, mga network ng metropolitan area, at mga sistema ng komunikasyon ng submarino.
Multimode Fiber Optic Cable (MMF)
Ang fiber core ay mas makapal (50 o 62.5 microns), na nagpapahintulot sa ilaw na magpalaganap kasama ang maraming mga landas. Ginagawa nitong medyo mura at angkop para sa maikling-distansya, paghahatid ng high-bandwidth, tulad ng sa mga sentro ng data, mga lokal na network ng lugar, at pag-aayos ng kable. Gayunpaman, dahil sa pagpapakalat ng modal, ang distansya ng paghahatid at bandwidth ay limitado kumpara sa single-mode fiber.
Upang ikonekta ang mga cable ng optic na hibla sa mga switch, mga router, o iba pang mga aparato, kinakailangan ang dalubhasang mga konektor ng optic na hibla at adaptor. Ang mga konektor na ito ay tiyak na ihanay ang mga dulo ng hibla upang matiyak ang makinis na paghahatid ng signal.
Mga konektor ng SC
Ang konektor ng SC (Connector ng Subscriber) ay isa sa mga pinaka -malawak na ginagamit na mga konektor ng optic na hibla. Nagtatampok ito ng isang parisukat na plastik na pabahay na may isang disenyo ng push-pull snap-fit, na ginagawang madali ang pag-install at pag-alis. Kasama sa mga pakinabang nito ang mababang pagkawala ng pagpasok, pagkawala ng mataas na pagbabalik, at matatag at maaasahang pagganap.
SC Fiber Optic Adapter
Ang SC fiber optic adapter ay isang pangunahing sangkap para sa pagkonekta ng dalawang konektor ng SC. Ito ay karaniwang isang parisukat na plastik na kahon na may isang panloob na ceramic na manggas na tiyak na nakahanay sa mga cores ng hibla ng dalawang konektor ng SC, na nagpapahintulot sa optical na koneksyon. Ang mga adapter ay magagamit sa simplex (pagkonekta ng isang hibla) o duplex (pagkonekta sa dalawang hibla).
Konektor ng LC
Ang konektor ng LC (Lucent Connector) ay ang ginustong pagpipilian para sa mga kapaligiran na may mataas na density. Ang laki ng compact nito, kalahati ng konektor ng SC, ay nagbibigay -daan upang mapaunlakan ang higit pang mga konektor ng hibla sa loob ng parehong puwang. Gumagamit din ang mga konektor ng LC ng isang disenyo ng push-pull snap-on. Dahil sa kanilang compact na disenyo at mahusay na pagganap, malawak na ginagamit ang mga ito sa mga kapaligiran na napipilitan sa espasyo tulad ng mga data center at mga panel ng patch.
LC Fiber Optic Adapter
Ang LC fiber optic adapter ay compact din at ginagamit upang ikonekta ang dalawang konektor ng LC. Ito ay karaniwang isang disenyo ng duplex, na nagbibigay ng isang solusyon sa koneksyon ng high-density na hibla at makabuluhang pag-save ng puwang ng gabinete.
FC Connector
Nagtatampok ang FC Connector (Ferrule Connector) ng isang may sinulid na koneksyon. Ang mga gumagamit ay paikutin ang konektor upang higpitan ito, na nagbibigay ng isang matatag na koneksyon kahit na sa mga kapaligiran na napapailalim sa panginginig ng boses o mataas na pagkabigla. Ang mga konektor ng FC ay karaniwang matatagpuan sa mga kagamitan sa telecommunication, mga sistema ng kontrol sa industriya, at mga instrumento ng katumpakan.
FC Fiber Optic Adapter
Gumagamit din ang FC Fiber Optic Adapter ng isang may sinulid na koneksyon, na nagbibigay ng isang matibay na platform ng koneksyon para sa konektor ng FC, tinitiyak ang matatag na paghahatid ng signal kahit na sa malupit na mga kapaligiran.
ST Connector
Ang konektor ng ST (tuwid na tip) ay isang konektor na may mekanismo ng pag-lock ng bayonet, na katulad ng hugis sa isang konektor ng BNC. Nangangailangan ito ng isang twist upang i -lock sa lugar at isang beses na isang tanyag na uri ng konektor sa mga hibla ng optic network. Gayunpaman, dahil sa mas malaking sukat nito at hindi gaanong maginhawang mekanismo ng pag -lock kaysa sa mga konektor ng SC at LC, ang mga konektor ng ST ay unti -unting na -phased out sa mga bagong pag -deploy ng network, ngunit maaari pa rin silang matagpuan sa ilang mga mas lumang kagamitan at network.
ST Fiber Optic Adapter
Ang St Fiber Optic Adapters ay kumonekta ng dalawang konektor ng ST. Tinitiyak ng kanilang disenyo ng bayonet-locking ang isang ligtas na koneksyon at karaniwang ginagamit sa mas matandang kagamitan sa LAN.
Ang Fiber Optic Cable, na may higit na mahusay na pagganap, ay naging isang kailangang -kailangan na bahagi ng mga modernong network ng komunikasyon. Kung nagpaplano ka ng isang network ng negosyo, pagbuo ng isang sentro ng data, o simpleng interesado sa teknolohiya ng komunikasyon, pag -unawa sa iba't ibang uri, istruktura, at mga pamamaraan ng koneksyon ng mga fiber optic cable ay makakatulong sa iyo na mas maunawaan at magamit ang malakas na teknolohiyang ito, na nagbibigay ng isang matatag na pundasyon para sa aming mga digital na buhay.
