ABS Box Fiber Optic PLC Splitter

Bilang isang nangungunang tagapagbigay ng mga end-to-end fiber optic solution, ang Ningbo Goshining Communication Technology Co, Ltd ay dalubhasa sa pagdidisenyo at paggawa ng mga high-performance plc splitters tulad ng ABS Box PLC Fiber Optic Splitter .

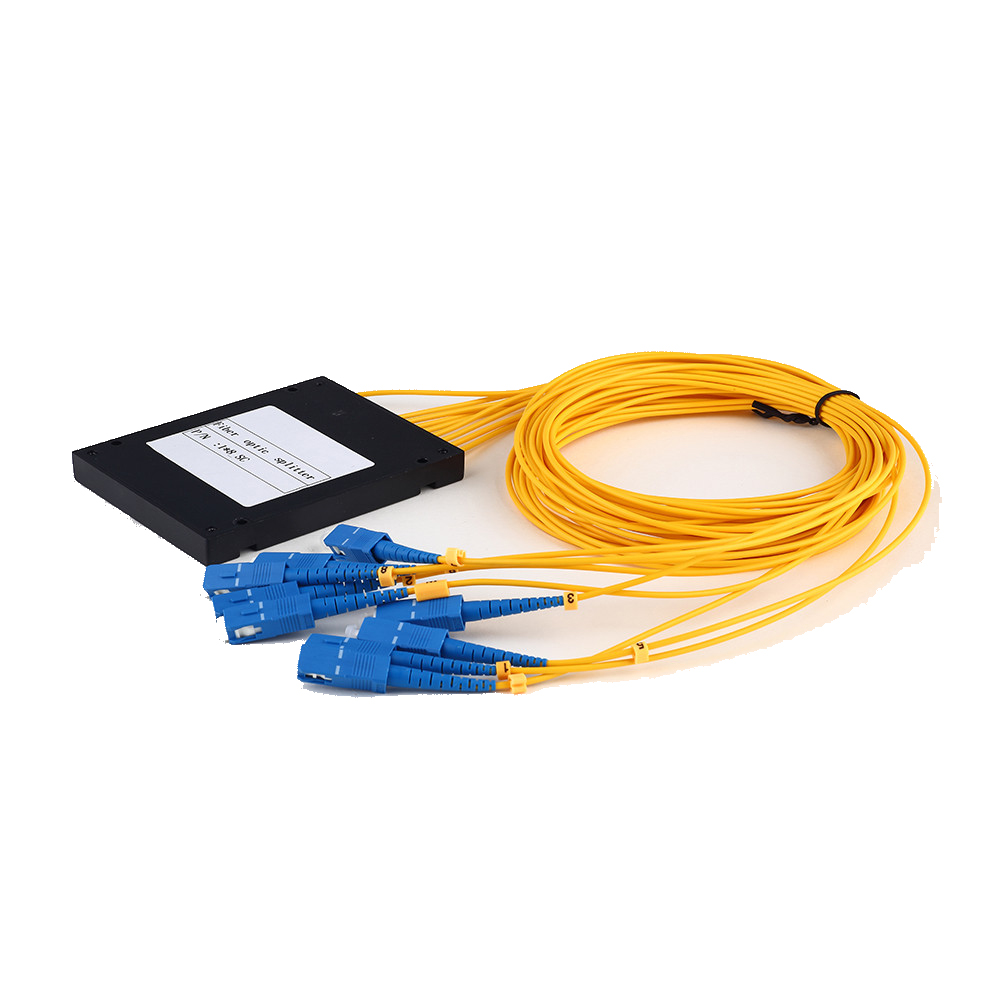

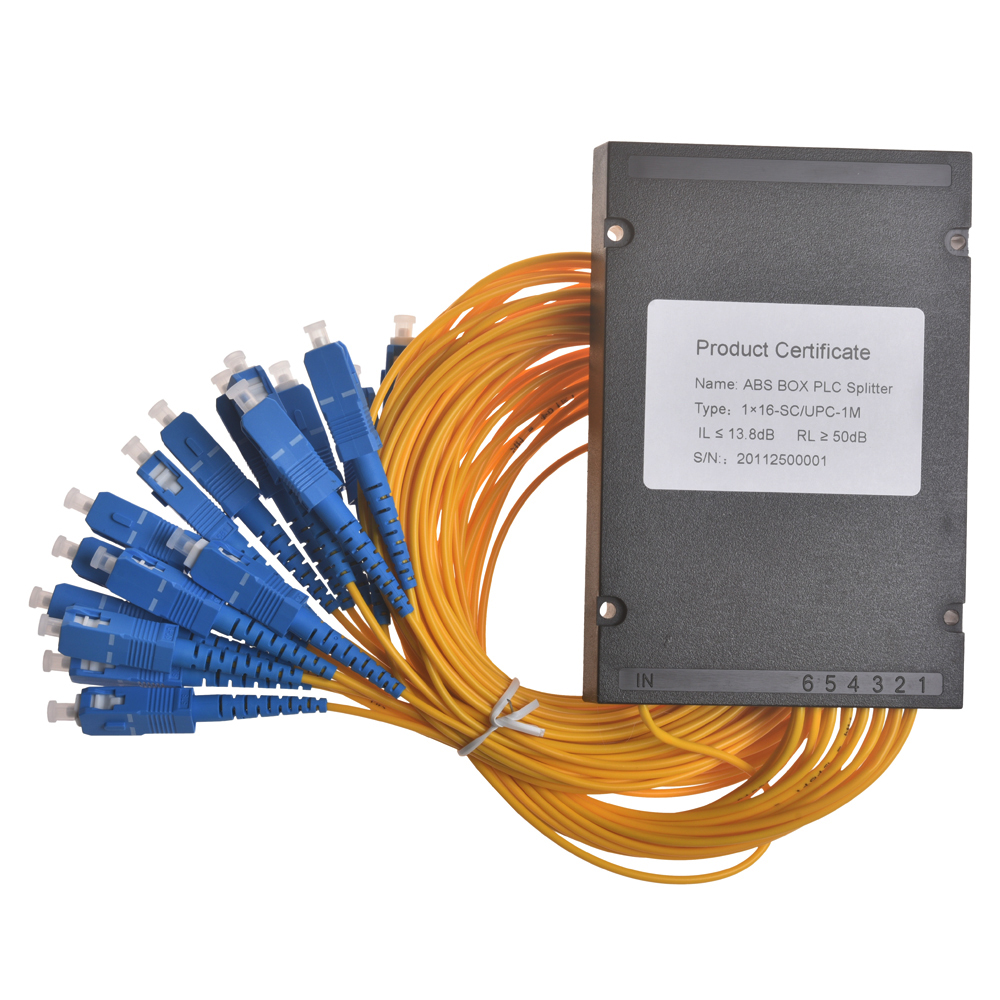

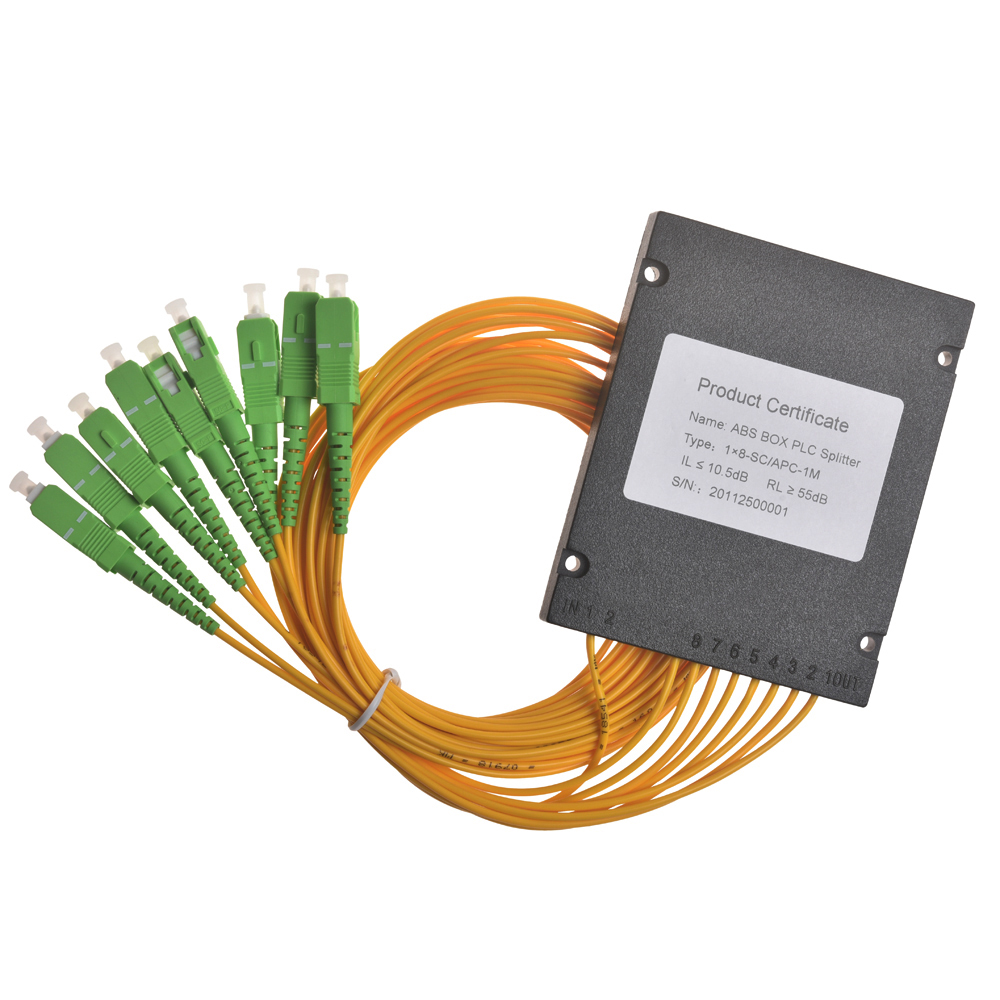

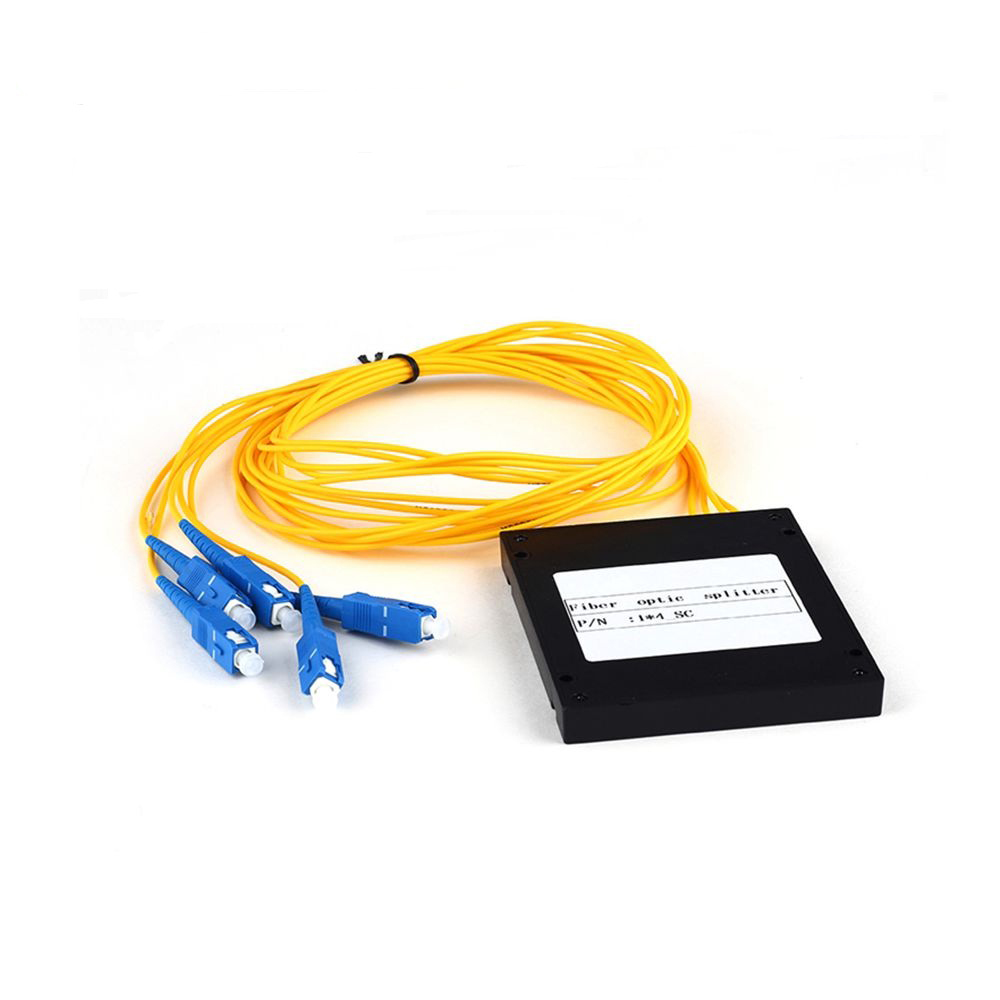

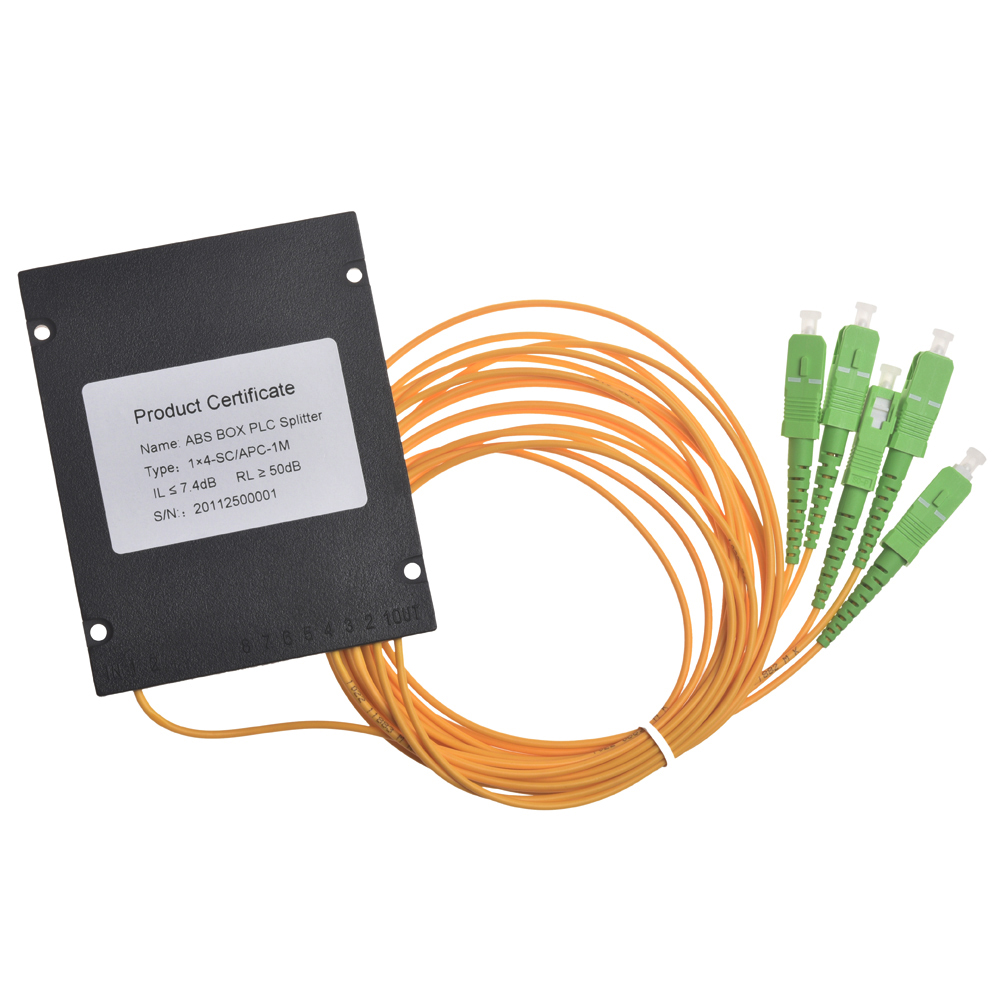

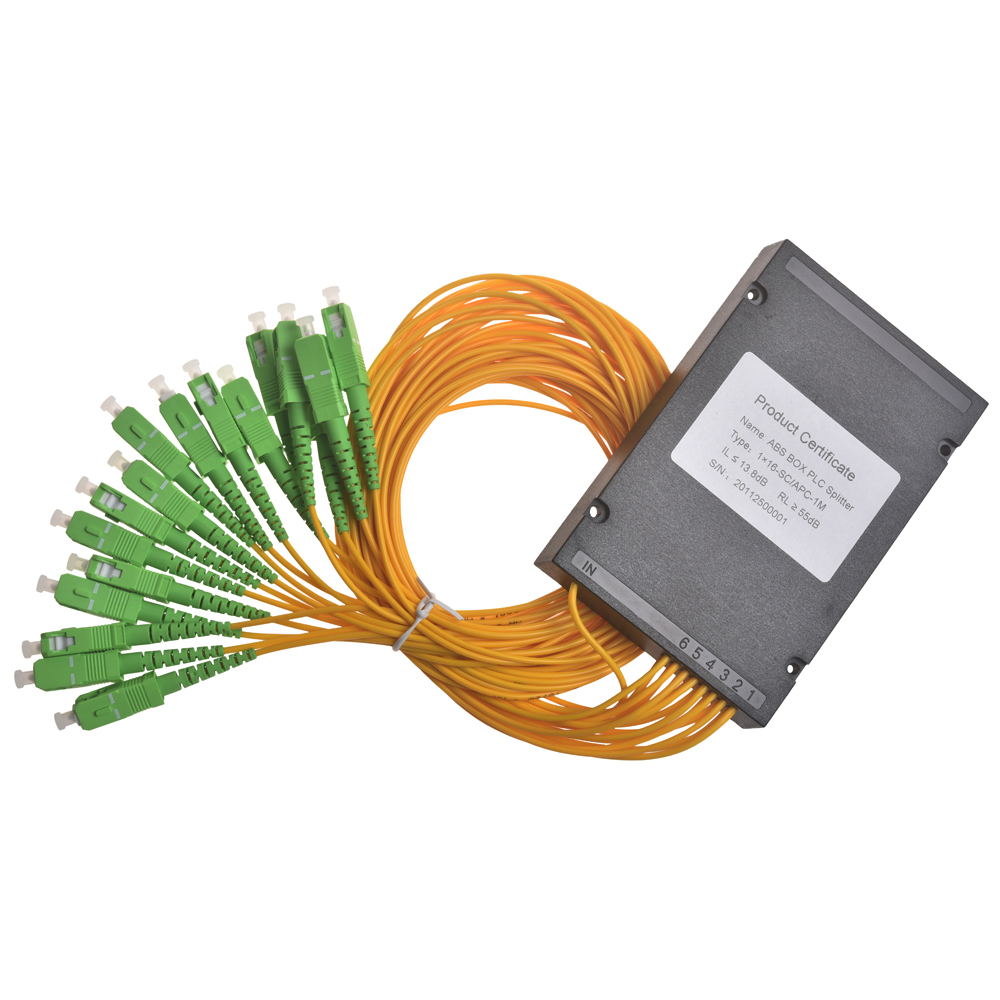

Ang ABS Box PLC Fiber Optic Splitter ay isang optical passive na aparato batay sa teknolohiyang Planar Light Waveguide (PLC), na nakabalot sa isang ABS (acrylonitrile-butadiene-styrene copolymer) engineering plastic housing. Ang pangunahing pag -andar nito ay upang ipamahagi ang isang input optical signal sa maraming mga output port sa isang tiyak na ratio (tulad ng 1xn o 2xn) upang makamit ang pantay na pamamahagi ng optical power. Ito ay isang pangunahing sangkap sa passive optical network (PON) tulad ng hibla sa bahay (FTTH) at hibla sa gusali (FTTB).

1. Istraktura at packaging
Materyal ng Shell: ABS Engineering Plastic. Ang materyal na ito ay may mga katangian ng mahusay na lakas ng mekanikal, magaan na timbang, paglaban sa kaagnasan, paglaban sa pag-crack ng stress sa kapaligiran, mahusay na pagganap ng pagkakabukod at mataas na pagiging epektibo.
Panloob na istraktura: Naglalaman ng PLC splitter chip (karaniwang quartz substrate), input/output fiber array (karaniwang hubad na hibla o konektor pigtail) at katumpakan na optical alignment at pag -aayos ng istraktura.
Packaging: Pinagtibay nito ang isang disenyo na uri ng kahon upang magbigay ng pisikal na proteksyon para sa mga panloob na mga sangkap na optical, at may mga puntos sa pag-install at pag-aayos (tulad ng pag-mount ng mga tainga at mga butas ng tornilyo), na maginhawa para sa pag-install at pag-aayos sa mga lugar tulad ng mga optical cable junction box, mga frame ng pamamahagi, at mga kahon ng splitter.
Pag-configure ng Port: Ang mga karaniwang uri ng port ay may kasamang mga port ng adapter (tulad ng SC/APC, SC/UPC, LC/APC, LC/UPC) o mga hibla ng hibla (tulad ng 900μm na masikip-buffered fiber o 2.0/3.0mm optical cable). Ang mga karaniwang ratios ng paghahati ay 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, 2x4, 2x8, 2x16, 2x32, 2x64, atbp.

2. Core Technology: Planar Light Waveguide (PLC)
Gumagamit ang Ningbo Goshining
Gumagamit ang mga PLC splitters ng mga proseso ng semiconductor (tulad ng photolithography at etching) upang makagawa ng tumpak na mga optical waveguide path sa quartz substrates.
Ang input optical signal ay sumasailalim sa multi-level na paghahati sa pamamagitan ng istraktura ng waveguide upang makamit ang pantay na pamamahagi ng optical power sa maraming mga output port.
Kung ikukumpara sa fused-bent na tapered (FBT) splitter, ang teknolohiya ng PLC ay may mga pakinabang ng mahusay na paghahati ng pagkakapareho, mababang pagkawala na may kaugnayan sa haba ng haba, malawak na nagtatrabaho bandwidth (sumasaklaw sa 1260nm hanggang 1650Nm), mahusay na pagkakapare-pareho ng channel, mataas na katatagan, at pagiging angkop para sa high-density na paghahati (tulad ng 1x32, 1x64).

3. Mga pangunahing mga parameter ng pagganap
Ang lahat ng mga goshining plc splitters ay sumasailalim sa mahigpit na pagsubok upang matugunan ang mga benchmark ng industriya:
Operating Wavelength: Karaniwang idinisenyo para sa 1260nm hanggang 1650nm band, na katugma sa 1310nm, 1490nm, at 1550nm na haba ng haba na ginamit sa mga sistema ng PON.
Pagkawala ng Insertion: Tumutukoy sa pagpapalambing ng kuryente na nabuo pagkatapos ng optical signal ay dumadaan sa splitter. Ang karaniwang halaga ay nagdaragdag sa pagtaas ng ratio ng paghahati (halimbawa: Ang 1x8 ay tungkol sa 10.7dB ± 0.8dB, ang 1x32 ay tungkol sa 17.5dB ± 1.5dB).
Pagkakapareho: Tumutukoy sa maximum na pagkakaiba sa pagkawala ng pagpasok sa pagitan ng bawat output port. Ang mga karaniwang halaga ay karaniwang mas mababa sa 1.0dB (para sa 1xn) o mas mababa sa 1.5dB (para sa 2xn).
Pagkawala ng Polarisasyon: Pagbabago ng Pagkawala ng Pagpasok dahil sa pagbabago ng estado ng polariseysyon. Ang karaniwang halaga ay mas mababa sa 0.3dB.
Directivity: Ang antas kung saan ang signal light ng input port ay tumutulo sa iba pang mga port ng input. Ang karaniwang halaga ay mas malaki kaysa sa 55dB.
Pagkawala ng Pagbabalik: Isang parameter na sumusukat sa laki ng nakalarawan na ilaw ng aparato. Kapag gumagamit ng konektor ng uri ng APC, ang karaniwang halaga ay mas malaki kaysa sa 60dB; Kapag gumagamit ng UPC type connector, ang karaniwang halaga ay mas malaki kaysa sa 50dB.
Saklaw ng temperatura ng pagpapatakbo: Karaniwan -40 ° C hanggang 85 ° C, natutugunan ang mga kinakailangan ng karamihan sa mga panlabas at panloob na mga application na kapaligiran.
Saklaw ng temperatura ng imbakan: karaniwang -40 ° C hanggang 85 ° C.

4. Pangunahing mga senaryo ng aplikasyon
Fiber sa bahay/gusali/node: Bilang isang pangunahing optical splitter sa FTTH/FTTB/FTTC network, ito ay na-deploy sa optical point ng pamamahagi (tulad ng optical cross-connect box, splitter box, at pamamahagi ng frame) sa pagitan ng optical line terminal (OLT) at optical network terminal (ONT/ONU).
Passive Optical Network: Malawakang ginagamit sa karaniwang mga sistema ng PON tulad ng BPON, GPON, EPON, 10G PON (XG-PON, XGS-PON, 10G-EPON).
Pagsubok ng hibla: Ginamit upang gayahin ang pagkawala ng optical na paghahati sa aktwal na link sa pagsubok sa laboratoryo o larangan.
Cable TV Network: Magpadala ng mga signal ng video ng RF sa hybrid fiber-coaxial network (HFC).
Ipinamamahaging sistema ng antena: Ginamit upang ipamahagi ang mga optical signal sa maraming mga remote na yunit ng antena.

5. Pag -iingat para sa pag -install at paggamit
Paglilinis: Siguraduhing linisin ang dulo ng mukha ng konektor ng hibla bago ang pag -install upang maiwasan ang kontaminasyon ng alikabok at karagdagang pagkawala.
Bending Radius: Iwasan ang labis na baluktot ng hibla ng pigtail o cable, at panatilihin itong mas malaki kaysa sa minimum na baluktot na radius (karaniwang 10-20 beses ang diameter ng cable).
Pag -igting: Iwasan ang paglalapat ng labis na makunat na puwersa o presyon ng gilid sa pigtail o cable.
Proteksyon sa Kapaligiran: Bagaman ang ABS shell ay may ilang mga kakayahan sa proteksyon, kinakailangan pa rin upang matiyak na ang splitter ay inilalagay sa isang selyadong, hindi tinatagusan ng tubig na kahon kapag naka -install sa labas o sa malupit na mga kapaligiran.
Pagtutugma ng Adapter: Tiyakin na ang uri ng splitter port adapter (tulad ng SC, LC) at pagtatapos ng paraan ng paggiling ng mukha (tulad ng UPC, APC) ay ganap na naitugma sa konektadong jumper ng hibla.
