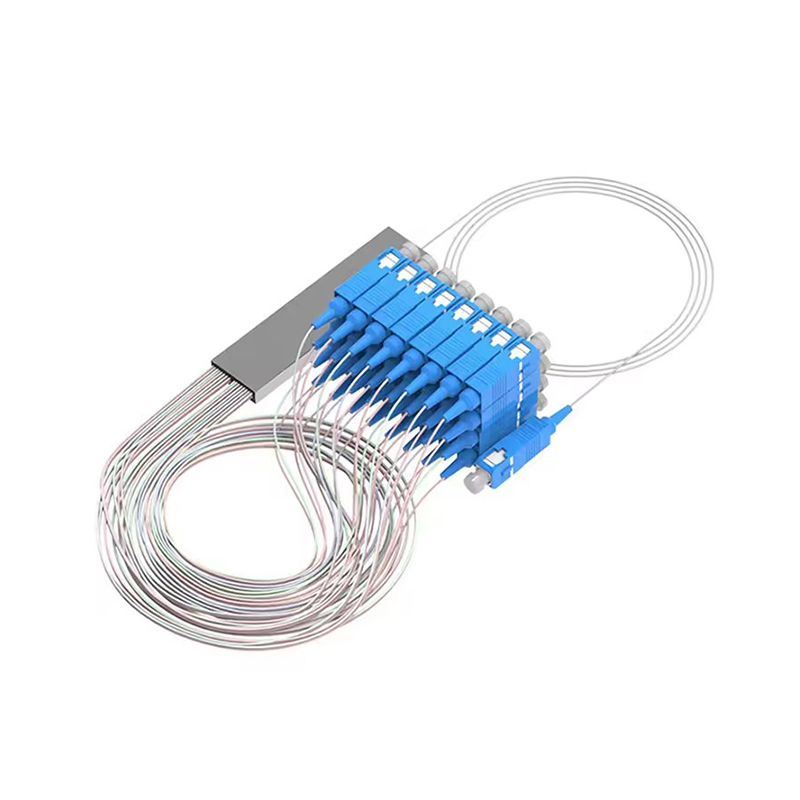

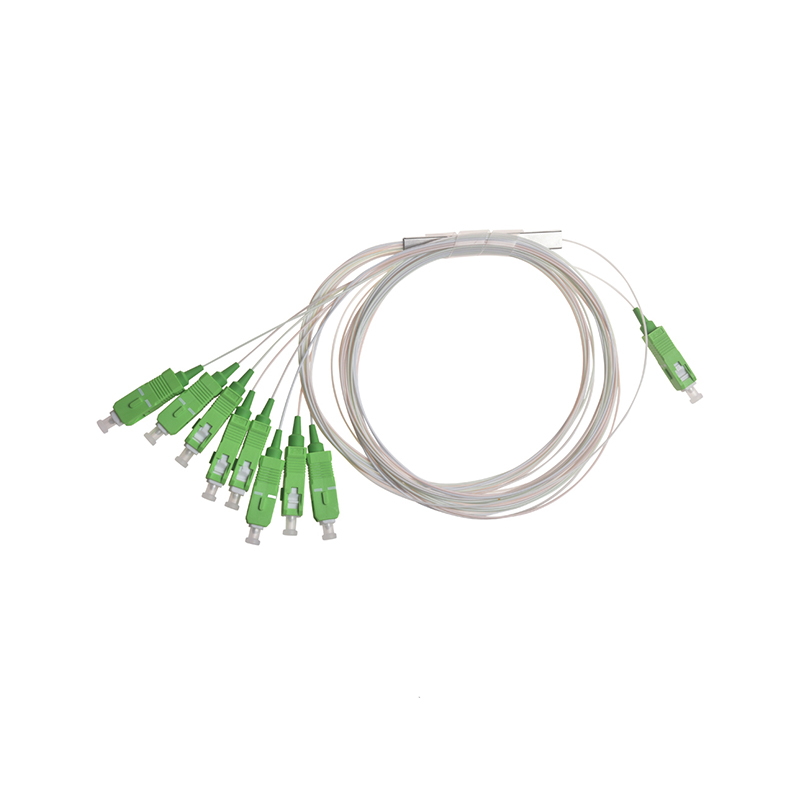

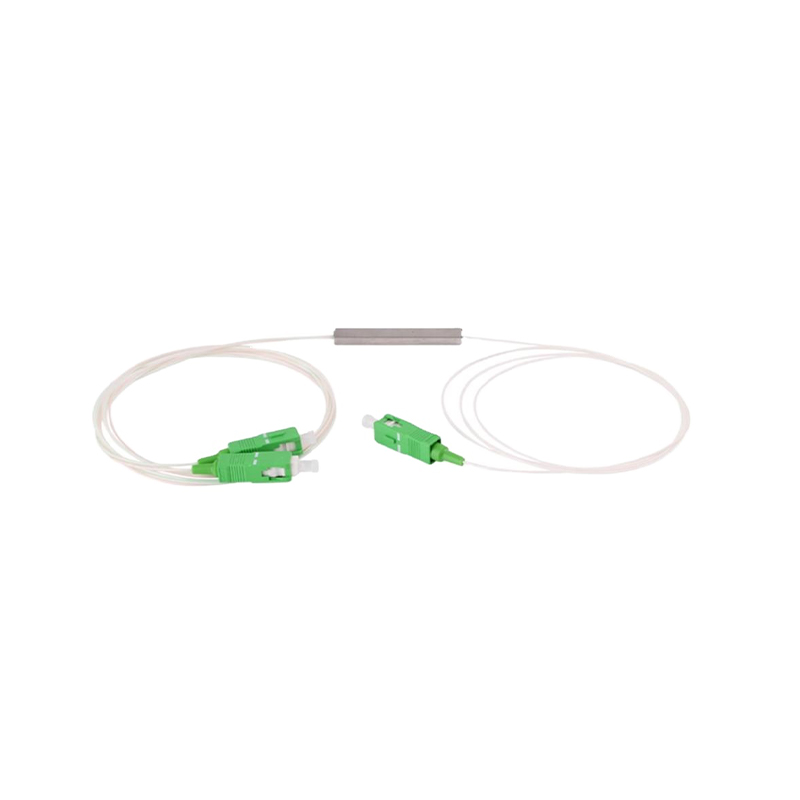

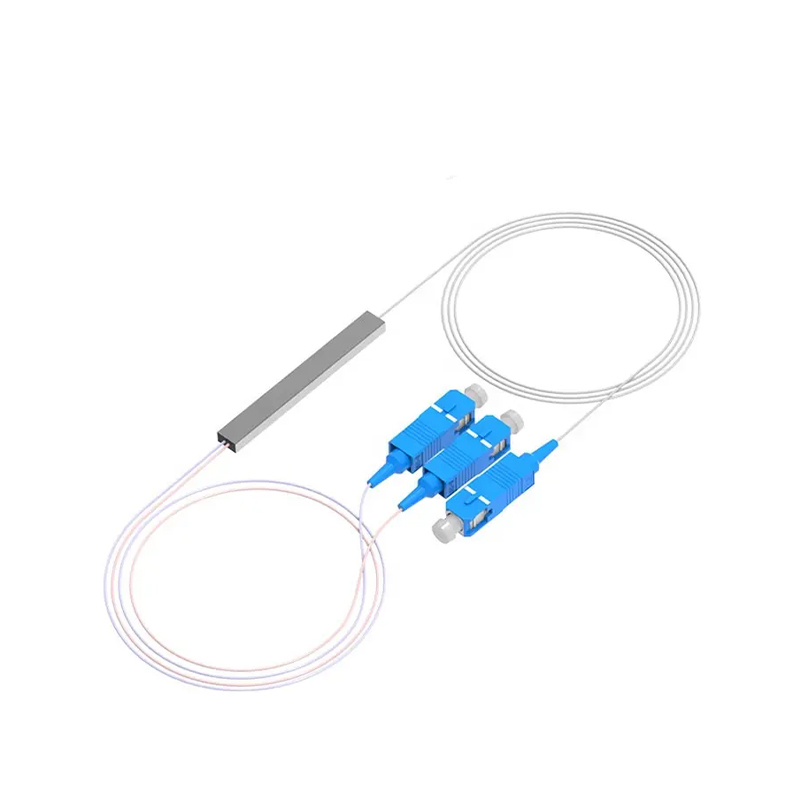

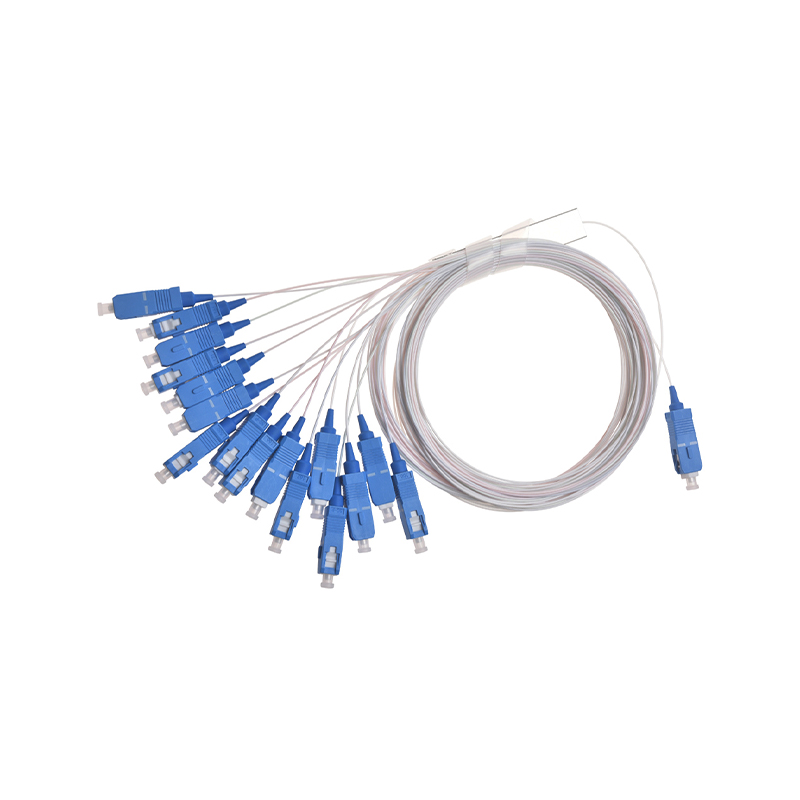

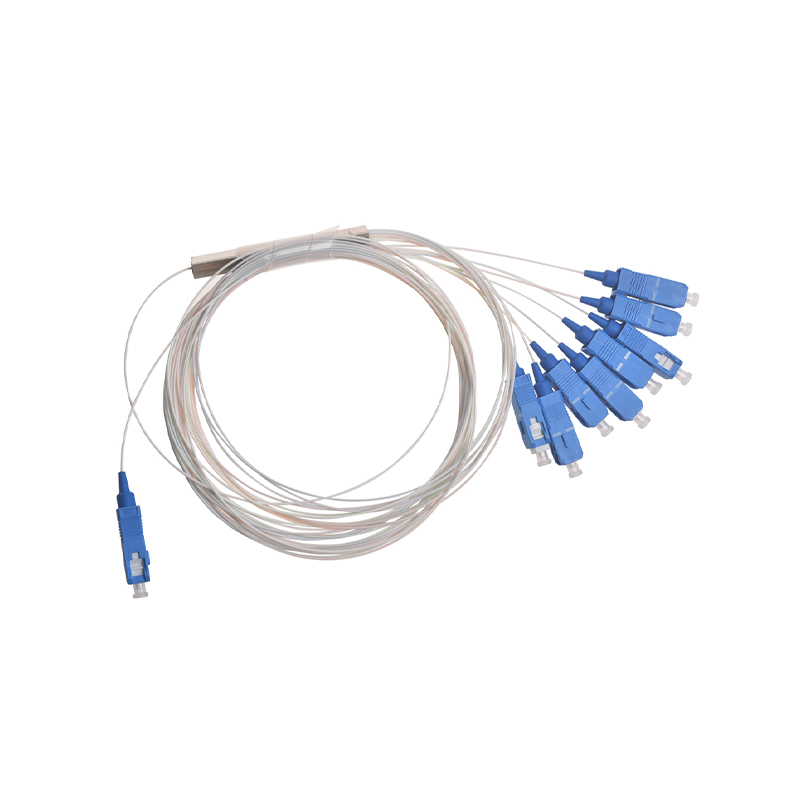

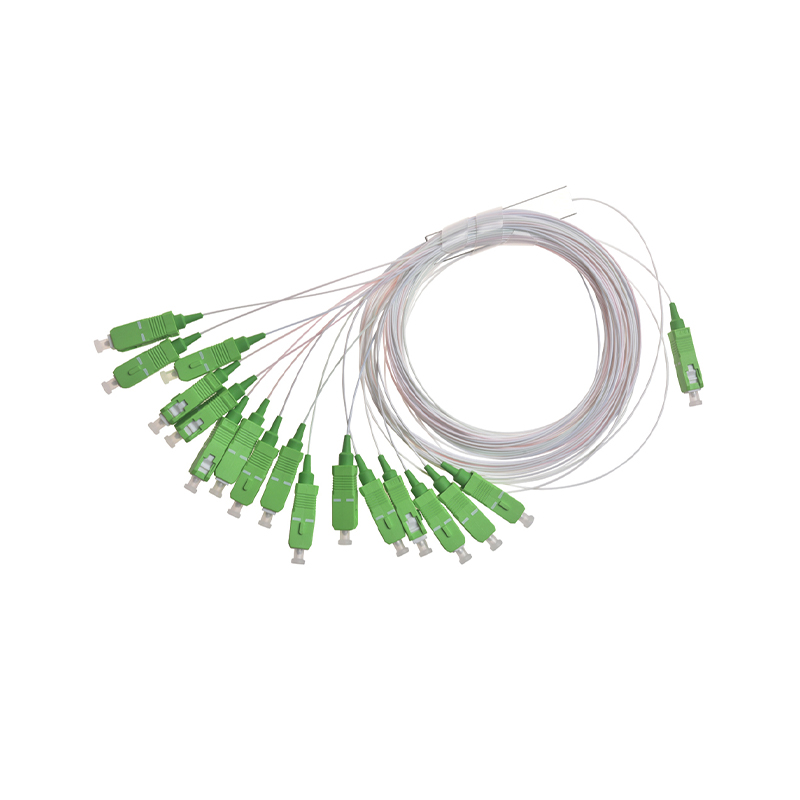

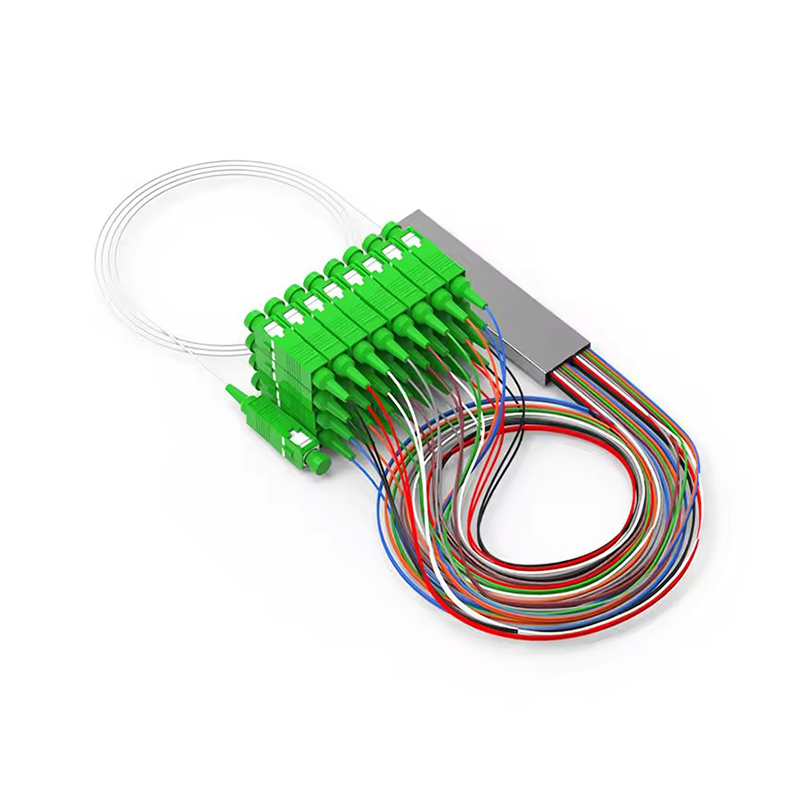

Bare fiber (Mini Module) Fiber Optic PLC Splitter

Hubad na hibla (mini module) PLC fiber splitter ay isang passive optical splitter gamit ang planar optical waveguide (PLC) na teknolohiya. Ang form ng package nito ay isang miniaturized module na may hubad na pigtail ng hibla. Ang pangunahing pag-andar ay upang hatiin ang isang input optical signal sa maraming mga output ayon sa isang tiyak na ratio ng paghahati (tulad ng 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, atbp.) Sa isang solong mode na optical fiber system upang makamit ang pamamahagi ng optical na kapangyarihan. Ito ay isang pangunahing sangkap ng hibla sa bahay (FTTH), Passive Optical Network (PON) at iba't ibang mga sistema ng pamamahagi ng hibla.

Sa Ningbo Goshining Communication Technology Co, Ltd., dalubhasa namin sa paghahatid ng mga end-to-end na mga solusyon sa optic na hibla. Ang aming hubad na hibla ng plc splitter ay nagpapakita ng pangako na ito, pinagsasama ang teknolohiyang paggupit ng PLC na may compact na disenyo upang bigyan ng kapangyarihan ang FTTH, PON, at mga optical na network ng pamamahagi sa buong mundo.

1. Teknikal na Prinsipyo: Batay sa PLC Chip
PLC Chip Foundation: Ang core ay isang planar optical waveguide circuit na ginawa sa isang quartz glass substrate sa pamamagitan ng mga proseso ng semiconductor (tulad ng photolithography at etching). Ang optical waveguide na istraktura ay tiyak na idinisenyo upang makamit ang pagkabit at paghahati ng mga optical signal.
Mekanismo ng sumasanga: Ang input optical signal ay pumapasok sa Y-branch o multi-stage cascade branch na istraktura ng PLC chip, at ang optical energy ay pantay na ipinamamahagi sa bawat output channel batay sa pisikal na mga katangian ng optical waveguide (tulad ng mode na pagkabit) (ang uri ng uri ng split ay ang pinaka-karaniwang).
Kalayaan ng haba ng haba: Ang PLC splitter ay may isang flat spectral na tugon sa loob ng saklaw ng haba ng haba ng haba (karaniwang 1260Nm hanggang 1650Nm, na sumasakop sa mga banda ng O/E/S/C/L), at ang paghahati ng ratio ay hindi nagbabago sa haba ng haba, na angkop para sa iba't ibang mga optical system ng komunikasyon.

2. Prinsipyo ng Teknikal: Batay sa PLC Chip
PLC Chip Foundation: Ang core ay isang planar optical waveguide circuit na ginawa sa isang quartz glass substrate sa pamamagitan ng mga proseso ng semiconductor (tulad ng photolithography at etching). Ang optical waveguide na istraktura ay tiyak na idinisenyo upang makamit ang pagkabit at sumasanga ng mga optical signal.
Mekanismo ng sumasanga: Ang input optical signal ay pumapasok sa Y-branch o multi-stage cascade branch na istraktura ng PLC chip, at ang optical energy ay pantay na ipinamamahagi sa bawat output channel batay sa pisikal na mga katangian ng optical waveguide (tulad ng mode na pagkabit) (ang uri ng uri ng split ay ang pinaka-karaniwang).
Kalayaan ng haba ng haba: Ang PLC splitter ay may isang flat spectral na tugon sa loob ng saklaw ng haba ng haba ng haba (karaniwang 1260Nm hanggang 1650Nm, na sumasakop sa mga banda ng O/E/S/C/L), at ang paghahati ng ratio ay hindi nagbabago sa haba ng haba, na angkop para sa iba't ibang mga optical system ng komunikasyon.

3. Mga Katangian ng Istraktura at Packaging (Bare Fiber Mini Module)
Compact miniaturization: Ang miniaturized na disenyo ng packaging (karaniwang mga sukat tulad ng L100 x W80 x H10 mm o mas maliit) ay makabuluhang nakakatipid ng puwang, lalo na ang angkop para sa mga high-density na mga kable ng kapaligiran (tulad ng mga optical fiber na mga frame ng pamamahagi ng ODF, optical cable junction box).
Bare Fiber Pigtail: Ang End ng Input/Output ay isang pamantayang single-mode na optical fiber na may isang buffer layer (karaniwang G.652.D), at ang dulo ay pinangunahan sa anyo ng hubad na hibla. Nagbibigay ang disenyo na ito ng mga pamamaraan ng koneksyon sa kakayahang umangkop:
Maaari itong direktang konektado sa patlang ng optical fiber sa pamamagitan ng fusion splicing (fusion splice) upang makamit ang mababang pagkawala, mataas na mapagkakatiwalaang permanenteng koneksyon.
Maaari itong pansamantalang konektado sa patch cord na may konektor sa pamamagitan ng mechanical splice o adapter.
Karaniwang mga sangkap:
PLC Splitter Chip (Core Component)
V-groove array (tumpak na nakahanay at nag-aayos ng input/output optical fiber)
Metal o polymer packaging box (nagbibigay ng pisikal na proteksyon)
Input/Output Bare Fiber Pigtail (na may pagkakakilanlan na naka-code na kulay)
Pag -mount bracket o pag -aayos ng butas (para sa madaling pag -install at pag -aayos sa kagamitan)

4. Mga pangunahing mga parameter ng pagganap
Split Ratio: Tinutukoy ang bilang ng mga channel ng output ng splitter (tulad ng 1x8) at ang ratio ng pamamahagi ng kuryente sa ilalim ng mga perpektong kondisyon (8: 12.5%/channel para sa pantay na pamamahagi). Mayroong talagang pagkawala ng pagpasok.
Pagkawala ng Insertion (IL): Ang pagkawala ng optical power ng isang tiyak na pares ng port (input port sa tinukoy na output port) sa mga decibel (dB). Ang karaniwang halaga ay nagdaragdag sa bilang ng mga paghahati (halimbawa, ang teoretikal na pagkawala ng bawat channel ng isang 1x8 equalizer ay tungkol sa 10.5 dB, at ang aktwal na halaga ay bahagyang mas mataas).
Pagkakapareho: Ang maximum na pagkakaiba sa pagkawala ng pagpasok ng lahat ng mga output port (dB). Sinusukat ang pare -pareho ng pagkawala sa bawat output port. Ang mas maliit ang halaga, mas mahusay.
Polarization Dependent Loss (PDL): Ang maximum na pagbabago sa pagkawala ng pagpasok na sanhi ng mga pagbabago sa estado ng polariseysyon ng input optical signal (dB). Ang mas maliit ang halaga, mas matatag ang pagganap (karaniwang <0.3dB).
Directivity/Return Loss (RL): Sinusukat ang kakayahan ng splitter upang ibukod ang nakalarawan na ilaw sa dulo ng pag -input (ang negatibong logarithm ng ratio ng nakalarawan na ilaw na lakas sa pagtatapos ng pag -input sa lakas ng ilaw ng input, DB). Ang mas malaki ang halaga, mas mahusay (karaniwang> 50db).
Operating Wavelength: Karaniwan na tinukoy bilang 1260Nm hanggang 1650Nm.
Temperatura ng pagpapatakbo: Karaniwang komersyal na grado (0 ° C hanggang 70 ° C), grade grade (-40 ° C hanggang 85 ° C) at iba pang mga pagtutukoy ay magagamit.
Temperatura ng imbakan: Karaniwan mas malawak kaysa sa saklaw ng temperatura ng operating.

5. Pangunahing mga senaryo ng aplikasyon
Fiber-to-the-home (FTTH) Network: Sa Passive Optical Networks (PON) tulad ng GPON, EPON, XG-PON, 10G-EPON, nagsisilbi itong isang optical na pamamahagi ng kuryente sa pagitan ng optical line terminal (OLT) at ang optical network unit (ONU) (karaniwang sa optical distribution point ODP o optical distribution frame ODF).
Fiber Optic Local Area Network (LAN/CATV): Ginamit sa Fiber Optic na ipinamamahagi ng mga system sa loob ng mga gusali at kampus upang makamit ang multi-point na paghahatid ng mga signal.
Mga Sistema ng Pagsubok at Sensing: Ipamahagi ang mga ilaw na mapagkukunan o signal sa mga laboratoryo o ipinamamahagi na mga sistema ng hibla ng optic sensing (DAS/DTS).
Mobile Fronthaul/Backhaul: Napagtanto ang pag -iipon ng signal at pamamahagi sa optical na koneksyon ng hibla ng 4G/5G base na mga istasyon.

6. Mga kalamangan at tampok
Mataas na pagiging maaasahan/mahabang buhay: mga pasibo na aparato, walang mga sangkap na elektronik, walang mga kinakailangan sa kuryente, at mahabang ibig sabihin ng oras sa pagitan ng mga pagkabigo (MTBF).
Magandang katatagan ng kapaligiran: medyo hindi mapaniniwalaan sa mga pagbabago sa temperatura at kahalumigmigan (lalo na kumpara sa mga FBT splitters).
Compact at magaan: Ang disenyo ng mini module ay lubos na nakakatipid ng puwang at pinapasimple ang pamamahala ng mga kable.
Malawak na saklaw ng haba ng haba: Sinusuportahan ng isang solong aparato ang mga application ng system ng multi-wavelength.
Bare Fiber Flexibility: Sinusuportahan ang Fusion Splicing (Mababang Pagkawala, Mataas na Kahusayan) o Maramihang Mga Paraan ng Paghahati upang matugunan ang iba't ibang mga pangangailangan sa engineering.
Mataas na pagkakapareho ng channel: Tinitiyak ng teknolohiya ng PLC ang mahusay na pagkakapareho sa pagitan ng mga port ng output.

7. Mga pagsasaalang -alang sa pagpili at pag -install
Malinaw na mga kinakailangan: Alamin ang kinakailangang ratio ng paghahati (1xn), haba ng haba ng haba (karaniwang broadband ay hindi kailangang tinukoy), at antas ng temperatura ng operating (komersyal/pang -industriya na grado).
Pagtutugma ng Uri ng Hibla: Tiyakin na ang uri ng hibla ng pigtail na pigtail (karaniwang G.652.D) ay tumutugma sa uri ng hibla ng system.
Pagkumpirma ng parameter ng pagganap: Bigyang -pansin kung ang mga pangunahing mga parameter tulad ng maximum na pagkawala ng pagpasok, pagkakapareho, PDL, at RL ay nakakatugon sa mga kinakailangan sa badyet ng link ng system.
Kapaligiran sa Pag -install: Piliin ang mga produkto na nakakatugon sa inaasahang saklaw ng temperatura ng operating. Bigyang -pansin ang kahalumigmigan at pag -iwas sa alikabok at maiwasan ang pisikal na pag -extrusion.
Operasyon ng hibla:
Fusion: Dapat itong isagawa ng mga propesyonal, kasunod ng karaniwang proseso ng pagsasanib ng hibla upang matiyak na ang pagkawala sa punto ng pagsasanib ay nakakatugon sa mga kinakailangan. Ang mukha ng hibla ng hibla ay dapat malinis bago pagsasanib.
Pamamahala ng Coiling Coiling: Ang hibla pagkatapos ng pagsasanib o pag -splice ay dapat na maayos na naka -coiled at naayos sa frame/kahon ng pamamahagi upang matiyak na ang hibla ng baluktot na radius ay mas malaki kaysa sa minimum na pinapayagan na baluktot na radius (karaniwang> 30mm o kung kinakailangan ng pagtutukoy ng hibla) upang maiwasan ang mga pagkalugi ng macrobending.
Proteksyon: Ang punto ng pagsasanib o mekanikal na punto ng paghahati ay dapat protektado na may isang heat shrink proteksiyon na manggas o isang espesyal na kahon ng proteksyon.
Paggamit ng konektor (kung naaangkop): Kung konektado sa pamamagitan ng isang adapter, tiyakin na malinis ang konektor ng pagtatapos ng konektor upang maiwasan ang kontaminasyon at mataas na pagkawala.

Bakit pipiliin ang PLC Splitters ng Goshining?
End-to-end Customization: Tailor split ratios, uri ng hibla/haba, at packaging para sa iyong tatak (suportado ng OEM/ODM).
One-stop fiber ecosystem: pares splitters kasama ang aming mga konektor ng hibla, mga patch cord, mga cabinets ng pamamahagi, at mga pagsara ng splice para sa walang tahi na pagsasama.
Kalidad na katiyakan: Ang sertipikadong paggawa ng ISO na may buong pagsubaybay at 100% na optical na pagsubok.

Ang pagpili ng Ningbo Goshining ay hindi lamang nagbibigay sa iyo ng maaasahang mga produktong optic na hibla, kundi pati na rin ang propesyonal na suporta at serbisyo na nakatuon sa pagtugon sa iyong mga pangangailangan. Magtulungan tayo upang magbigay ng isang solid at mahusay na pundasyon ng koneksyon para sa iyong konstruksiyon ng optic network ng hibla.
